Точение по шаблону — это стратегия для продвинутых пользователей, аналогичная стратегии «Чистовая обработка по шаблону». Данная стратегия используется для создания траекторий токарной обработки, следующих геометрии кривой в полном соответствии с шаблоном.
Точение по шаблону используется при создании следующих данных:
- заданных рабочих ходов;
- пользовательских вариантов существующей траектории.

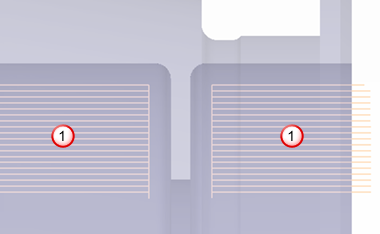

Например, можно импортировать геометрию вычисленной траектории в шаблон

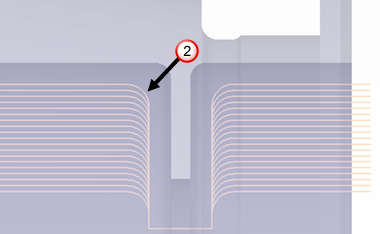

, а затем с помощью редактора кривых добавить перемещения по дуге
, которые помогут уменьшить силу, действующую на инструмент.
Создание траектории точения на основе шаблона
- Выберите вкладку «Траектория» > панель «Создать» > «Траектория».
- В диалоговом окне «Стратегия обработки» выберите категорию «Точение» и нажмите «Точение по шаблону».
- В области «Шаблон» выберите шаблон для указания рабочих ходов. При отсутствии шаблона используйте параметры в данной области для создания шаблона и его геометрии.
- Введите допуск, определяющий степень соответствия сегментов траектории геометрии кривой.
Прим.: При небольшом допуске геометрия кривой будет соблюдаться более точно, но увеличится количество точек в траектории, что может привести к множеству мелких изменений в направлении движения инструмента.
- Если необходимо, чтобы инструмент выполнял обработку с отрицательной стороны X осевой линии точения, выберите параметр «Под осевой линией».
Совет: Перед началом расчета убедитесь, что используется подходящая ориентация оси инструмента. В отличие от других стратегий, при точении по шаблону невозможно использовать информацию о существующих элементах, чтобы автоматически задать подходящую ось инструмента.
- Нажмите на "Рассчитать".
