Используйте страницу Обработка, чтобы задавать профиль смещения, порядок и направление для стратегий обработки моноколеса. Доступные параметры зависят от выбранной стратегии:
Обработка
Направление резания — Выберите технологию фрезерования.
- Попутное — Выберите для создания траекторий только с попутным фрезерованием, где это возможно. Инструмент находится слева от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Встречное — Выберите для создания траекторий, использующих только встречное фрезерование или фрезерование снизу вверх, где это возможно. Инструмент находится справа от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Любое — Выберите, чтобы создать траекторию, использующую как попутное, так и встречное фрезерование. Это минимизирует количество подъемов и перемещений инструмента.
Смещение — Задает, каким образом формируются смещения от профиля ступицы к профилю обода.
Выкл — обрабатывается только последний, ближайший к ступице слой.
Смещать вниз — смещает профиль обода. Сечения строятся эквидистантами от профиля обода до профиля ступицы.
Смещать вверх — смещает профиль ступицы.
Слить — начинает смещение профиля обода и медленно переносит его таким образом, что смещение заканчивается профилем ступицы. Далее приведен пример использования параметра Смещение — Слить:

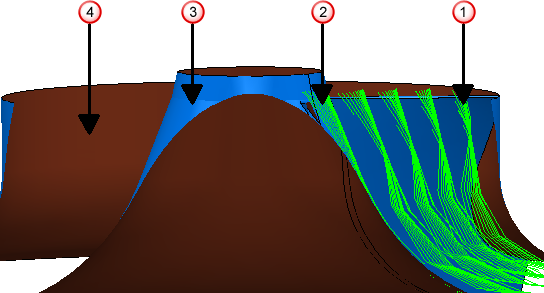

— первое смещение по профилю обода.
— последнее смещение по профилю ступицы.
— ступица.
— обод.
Проходы по профилю между первым и последним смещениями постепенно меняются от профиля обода до профиля ступицы.
Метод — Выберите метод смещения между двумя лопатками. Этот параметр доступен только для стратегий выборки моноколеса.

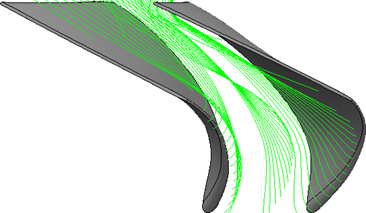

- Параллельно — Смещения приблизительно параллельны лопаткам.

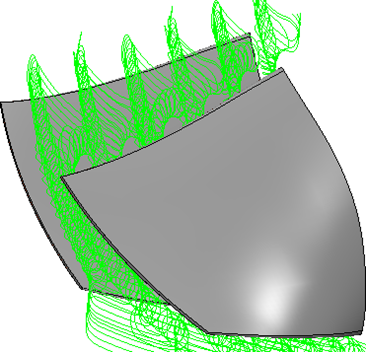

- Трохоида — Смещения приблизительно перпендикулярны лопаткам, но края скругляются. Каждый проход создает петлю перед соединением со следующим проходом для создания трохоиды. Выбор этой опции активирует в диалоге раздел Трохоиды.
Операция — Выберите, какие грани лопаток обрабатываются. Этот параметр доступен только для стратегий чистовой обработки лопаток.
- Обработать левую лопатку — Обрабатывает все грани левой лопатки. Эта опция минимизирует количество подъемов.
- Обработать секцию целиком — Обрабатывает все грани в секции.
Прим.: Параметры Обработать левую лопатку и Обработать секцию целиком создают траектории, окружающие моноколесо целиком (предполагается, что моноколесо не имеет коротких лопаток), если параметр «Обработать» > «Все лопатки» выбран в разделе Лопатка страницы Чистовая обработка лопаток. Однако, сами траектории, подводы, отводы и переходы отличаются.
Обработать короткую — Обрабатывает все грани короткой лопатки.
Левая и короткая лопатки — Обрабатывает все грани левой лопатки и все грани короткой лопатки.
Порядок Z — Выберите, как выполняется обработка, по Карману или по Слою.
- Карман — Когда выбрано, один участок (такой как карман или выступ) обрабатывается полностью до перехода к следующему. То есть, обработка карманов предпочтительнее обработки слоев.
- Уровень —когда выбрано, полностью обрабатывается один уровень перед тем, как переходить к следующему. То есть, обработка слоев предпочтительнее обработки карманов.
Параметр Порядок Z доступен, только когда выбрано Обработать — Все лопатки в разделе Лопатки на странице Чистовая обработка лопатки или Выборка моноколеса.
Начальная точка — определяет, начнется ли обработка сверху или снизу лопатки.
Спираль — создание спиральных траекторий между последовательными замкнутыми проходами лопатки. Спираль работает лучше всего, когда используется Смещение - Слить. Если выбрать опцию Смещать вверх или Смещать вниз, траектория может содержать открытые проходы, которые не могут сформировать часть спирали.
Трохоиды
Следующие параметры доступны, только если выбран метод «Трохоида»:
Радиус — Введите предпочтительный радиус для скругления на углах.
Минимальный радиус — Введите минимальный радиус для скругления на углах.
Подъём на переходах — Введите расстояние отвода инструмента для задней части трохоиды (части траектории, выполняющей холостые проходы).
- Подъем на переходах — 20 в сравнении с Подъем на переходах — 5.
Перекрытие — Каждый проход перекрывает предыдущий на указанное здесь расстояние. Это позволяет начинать каждый проход до того, как предыдущий проход отойдет по кривой от края.
Первый проход
Второй проход
С нахлестом
