Строки общего листа

PowerMill добавляет пользовательские теги HTML <summaryrow>... </summaryrow>, которые позволяют повторять ячейки, размещенные между этими тегами, для каждой траектории в NC-файле.

Внимание: Эти теги решаются только для шаблонов общих листов.

Тег <tr> должен идти сразу за тегом <summaryrow>. Это нужно из-за того, что PowerMill вычисляет количество траекторий на страницу общего листа, считая количество строк, нужных для каждой траектории. Аналогично, тег </tr> должен находиться перед тегом </summaryrow>.

Рассмотрим следующий простой пример, где ячейки со значениями TAP file, Strategy и Tool Type повторяются для каждой траектории в NC-файле под тремя заголовками (Toolpath, Strategy и Tool):

<table>
	<thead>
		<tr>
			<th>Toolpath / TAP File</th>
			<th>Strategy</th>
			<th>Tool</th>
		</tr>
	</thead>
	<tbody>
		<summaryrow>
			<tr>
				<td> {toolpath}</td>
				<td>{strategy}</td>
				<td>{tool.type}</td>
			</tr>
		</summaryrow>
	</tbody>
</table>

Когда вы создаете карты наладки с этим шаблоном, результат в браузере должен выглядить следующим образом:

Теги <summaryrow> можно использовать и в более сложных компоновках, как в примере ниже. Повторим ячейки со значениями TAP file и Strategy, как раньше, но на этот раз мы разделим столбец Tool на два, добавим пять строк с данными, относящимися к инструменту, и повторим это для каждой траектории:

<table>
	<thead>
		<tr>
			<th>Toolpath / TAP File</th>
			<th>Strategy</th>
			<th colspan="2">Tool</th>
		</tr>
	</thead>
	<tbody>
		<summaryrow>
			<tr>
				<td rowspan="6">{toolpath}</td>
				<td rowspan="6">{strategy}</td>
			</tr>
			<tr>
				<th>Type</th><td>{tool.type}</td>
			</tr>
			<tr>
				<th>Diameter</th><td>{tool.diameter}</td>
			</tr>
			<tr>
				<th>Tip radius</th><td>{tool.tip_radius}</td>
			</tr>
			<tr>
				<th>Length</th><td>{tool.length}</td>
			</tr>
			<tr>
				<th>Number</th><td>{tool.number}</td>
			</tr>
		</summaryrow>
	</tbody>
</table>

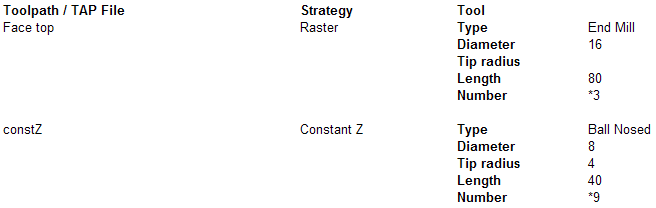

Когда вы создаете карты наладки, результатом будет:
