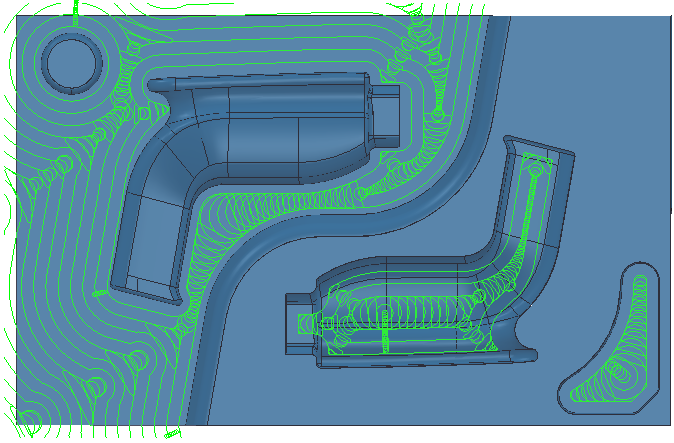

Обработка Vortex - это стратегия выборки, которая быстро удаляет материал с 3D детали, контролируя нагрузку на инструмент. Vortex больше всего подходит для цельного твердосплавного инструмента и часто используется в комбинации со ступенчатым резанием.
Это траектория стиля смещения, она имеет следующие основные элементы:
- Угол контакта (Vortex) никогда не превышает угол контакта, полученный при прямолинейном резании (с заданным шагом), на более чем 15%. Это исключает избыточную нагрузку на инструмент и все резы полным диаметром. Это позволяет увеличивать скорости подачи. Для других траекторий выборки значения резания основываются на параметрах обработки паза, полученных от производителя инструмента, чтобы гарантировать, что инструмент может поддерживать полное резание. Когда инструмент подходит к максимальному углу контакта, для оптимальной обработки траектория изменяется на трохоидальную, чтобы избежать перегрузки инструмента.
- При использовании Vortex обработка выполняется боковой частью инструмента, поэтому она разработана для цельного твердосплавного инструмента, но возможно использование других инструментов.
- Так как PowerMill контролирует угол контакта инструмента, вы можете увеличивать глубину резания, что сокращает время обработки.
- Обработка Vortex часто используется в комбинации со Ступенчатым резанием для уменьшения уступов, увеличивая при этом скорость удаления материала.
- Траектории Vortex автоматически проверяются на безопасность. Если траектория небезопасна, PowerMill выводит предупреждение; если безопасна, то она помечается значком (
).
Чтобы получить максимальные преимущества от обработки Vortex:
- Используйте Ступенчатое резание для уменьшения уступов, вызываемых увеличением глубины резания.
- На странице Размещение точек выберите Тип - По допуску, сохраняя дуги.
При использовании оптимальных параметров Vortex значительно сокращает время обработки.
