Если автоматический диапазон проецирования не подходит для сложных деталей, на странице Диапазон проецирования можно задать параметры вручную.
Диапазон проецирования
Автоматически — автоматическое определение диапазона проецирования. Этот параметр подходит для большинства сложных деталей.
Вручную — настройка диапазона проецирования вручную путем указания минимального и максимального расстояния. Этот параметр удобен для работы с более сложными деталями, когда при выборе параметра Автоматически проецируется геометрия, которую не нужно обрабатывать. Указав минимальное и максимальное расстояние, можно обойти нежелательную геометрию в проекции, сосредоточившись только на той геометрии, которую необходимо обработать.
- Минимальное расстояние — расстояние от опорной точки, на котором должна начинаться проекция.
- Максимальное расстояние — расстояние от опорной точки, на котором должна заканчиваться проекция.

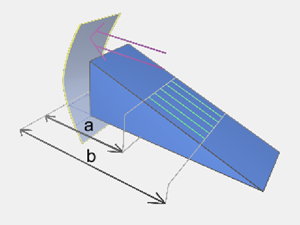

Расстояние между Минимальным расстоянием (a) и Максимальным расстоянием (b) — это область проекции и область, в которой создается траектория.
