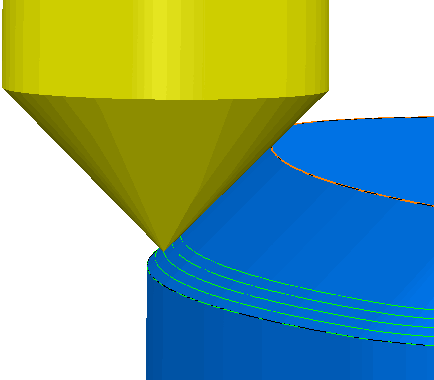

Используйте страницу Фрезерование фасок элементов, чтобы задать диапазон резания в осевом и радиальном направлениях инструмента.
Осевой
Многопроходная обработка выполняется в осевом направлении.
Предел, задаваемый заготовкой, элементом Фаска или количеством проходов.
Шаг по Z
Область — Выберите, как вычисляются пределы нескольких проходов.
- Количество проходов — Введите число для ограничения количества проходов.
- Размер фаски — Обрабатывается вся высота фаски.
- Протяженность заготовки — Обрабатывается расстояние между начальной точкой инструмента и концом заготовки.
Шаг по Z — Введите максимальное расстояние между следующими друг за другом проходами.
Копировать из Аp инструмента — Нажмите, чтобы загрузить осевой шаг обработки из режимов резания активного инструмента. Осевой шаг обработки измеряется вдоль оси инструмента.
.
Положение инструмента — Выберите положение инструмента относительно фаски.
-

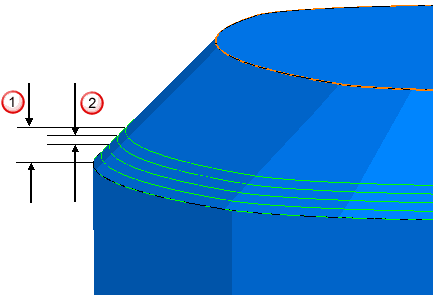

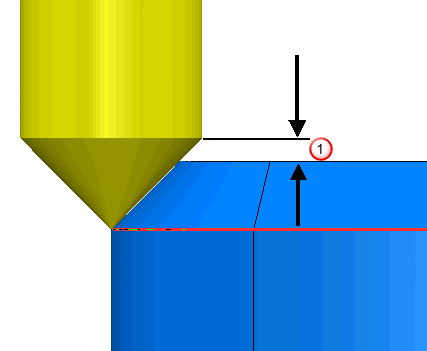

Расстояние сверху — Расстояние от верхней точки режущей кромки инструмента до верхнего края поверхности фаски.
— Расстояние сверху
-

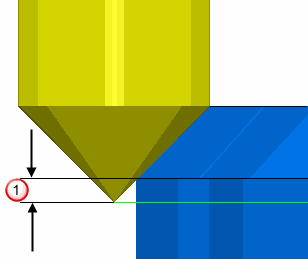

Расстояние снизу — Расстояние от нижней точки режущей кромки инструмента до нижнего края поверхности фаски.
— Расстояние снизу
-
Рабочий диаметр — Эффективный диаметр инструмента в точке контакта с нижней точкой поверхности фаски.
— Рабочий диаметр
Радиальный
Многопроходная обработка выполняется в радиальном направлении.
Предел, задаваемый заготовкой, элементом Фаска или количеством проходов.
Шаг
Область — Выберите, как вычисляются пределы нескольких проходов.
- Количество проходов — Введите число для ограничения количества проходов.
- Размер фаски — Обрабатывается вся ширина фаски.
- Протяженность заготовки — Обрабатывается расстояние между начальной точкой инструмента и концом заготовки.
Шаг — Введите расстояние между соседними проходами выборки на отдельной Z высоте.
Копировать из Ае инструмента — Нажмите, чтобы загрузить радиальный шаг обработки из режимов резания активного инструмента. Радиальный шаг обработки измеряется перпендикулярно оси инструмента.
.
Другие опции
Допуск — Введите значение допуска, определяющее, насколько точно траектория следует элементу.
Направление резания — Выберите технологию фрезерования.
Выберите Направление резания из следующих:
-
Попутное — Выберите для создания траекторий только с попутным фрезерованием, где это возможно. Инструмент находится слева от обрабатываемой кромки при просмотре в направлении движения инструмента.
-
Встречное — Выберите для создания траекторий, использующих только встречное фрезерование или фрезерование снизу вверх, где это возможно. Инструмент находится справа от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Любое — Выберите, чтобы создать траекторию, использующую как попутное, так и встречное фрезерование. Это минимизирует количество подъемов и перемещений инструмента.
Припуск — Введите толщину оставляемого на детали материала. Нажмите кнопку Припуск
, чтобы разделить поле Припуск на поля Радиальный припуск
и Осевой припуск
. Используется для задания отдельных значений радиального и осевого припуска. Разделение значений радиального и осевого припуска) рекомендуется для ортогональных деталей. Можно использовать отдельное значение припуска на деталях со скошенными стенками, но в этом случае будет сложнее спрогнозировать результаты.
Радиальный припуск — Введите радиальное смещение для инструмента. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на вертикальных стенках.
Осевой припуск — Введите смещение инструмента, но только в осевом направлении. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на горизонтальных гранях.
