Меню отдельного набора отверстий

Используйте меню отдельного набора отверстий, чтобы управлять и редактировать выбранный набор отверстий.

Чтобы открыть это меню, в Проводнике щелкните отдельный набор отверстий правой кнопкой мыши.

Активировать — Когда выбрано, активирует набор отверстий и деактивирует любой другой активный набор отверстий. Когда не выбрано, деактивирует этот набор отверстий.

Активировать ЛСК — Выберите, чтобы активировать ЛСК, используемую для создания этого набора отверстий.

Показать — Когда выбрано, отображает набор отверстий. Снимите выбор, чтобы его "скрыть". Эта опция переключает между и .

Добавить в папку — Выберите, чтобы добавить выбранный объект в активную папку. Если опция Папка недоступна, активируйте эту папку.

Прим.: Вы можете добавить объект только в папку, относящуюся к этому типу объектов. Например, вы не можете добавить объект Траектория в папку NC-файла.

Экспорт — Выберите, чтобы сохранить отверстия как *.xml файл. Откроется диалог Экспорт набора элементов.

Переименовать — Выберите, чтобы переименовать объект.

Выбрать отверстия — позволяет выбрать отверстия по заданным критериям.

Прим.: Выбранные наборы отверстий отображаются желтым в графическом окне и в Проводнике.

Выбрать все — Используйте для выбора всех отверстий в наборе отверстий (они станут желтыми).

Обратить выбор — Выберите, чтобы инвертировать текущий выбор набора отверстий (выбранная часть набора отверстий становится невыбранной, а невыбранная - выбранной).

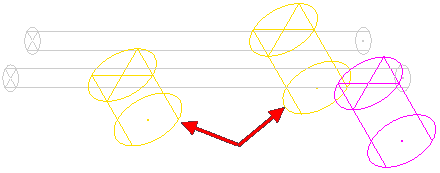

Выбрать двойников — Используйте, чтобы выбрать все повторяющиеся отверстия (где одно отверстие лежит поверх другого) в наборе отверстий. Это может быть важно во время импорта плохо определенных данных. Используйте это вместе с параметром меню «Набор отверстий» > «Правка» > «Удалить выбранные элементы», чтобы избавиться от повторений.

Отказаться от выбора — Используйте, чтобы снять выбор с выбранных отверстий (они станут белыми).

Свойства выбранных — Выберите, чтобы показать габаритные размеры выбранных отверстий в наборе отверстий.

Сортировать выбранные — выберите, чтобы отсортировать отверстия точно так же, как в сортировке для траекторий сверления или выборки.

Свойства — Выберите, чтобы показать габаритные размеры набора отверстий.

Создать отверстия — выберите, чтобы создать отверстия с помощью диалогового окна Создать отверстия. Подробности смотрите в разделе Создание отверстий из модели.

Изменить отверстия — Выберите, чтобы показать параметры, используемые для создания отверстий в наборе отверстий. Это откроет диалоговое окно Изменить отверстия.

Правка — Выберите, чтобы отредактировать набор отверстий или отверстия в наборе отверстий.

• Разделять составные отверстия — Выберите, чтобы разделить все составные отверстия на отдельные отверстия.
• Комбинировать отверстия — Выберите, чтобы объединить отдельные отверстия в составные отверстия.
• Закрыть отверстия — Выберите, чтобы закрыть выбранные отверстия.
• Развернуть выбранные отверстия — Выберите, чтобы развернуть направление выбранных отверстий. То есть то, что было верхом, станет низом отверстия.
• Разбить по поверхности — Выберите, чтобы разделить отверстие в месте, где оно пересекает поверхность модели. Разделение происходит в самой нижней точке поверхности. Это полезно при сверлении отверстий, созданных из поверхностей свободной формы.
• Копировать набор отверстий — Выберите, чтобы создать новый набор отверстий, содержащий абсолютно такие же отверстия. Новый набор отверстий имеет такое же имя, что исходный, но с добавлением в конце _1. Затем можно Изменить новый набор отверстий.
• Копировать набор отверстий (только выбранное) — Выберите, чтобы создать копию выбранных отверстий из набора отверстий. Новый набор отверстий имеет такое же имя, что исходный, но с добавлением в конце _1. Затем можно Изменить новый набор отверстий.
• Удалить выбранные отверстия — Выберите, чтобы удалить выбранные отверстия.

Разблокировать набор отверстий — Выберите, чтобы разблокировать набор отверстий для редактирования. Это заменяет все блокировки в наборе отверстий.

Удалить из папки — Выберите, чтобы удалить набор отверстий из текущей папки.

Удалить набор отверстий — Выберите, чтобы удалить набор отверстий.
