Используйте страницу Растр, чтобы задать порядок сегментов и контролировать угол рабочих ходов. Угол чернового прохода может задаваться вручную или автоматически. Доступные на странице параметры зависят от выбранной стратегии:
Фиксированное направление — Выберите, чтобы активировать опцию Угол. Когда не выбрано, PowerMill автоматически определяет наиболее подходящий угол для каждой области по очереди.
- Угол — вручную укажите угол для всех проходов растром. Угол измеряется против часовой стрелки вокруг оси Z в активной рабочей плоскости, где угол 0 является параллельным оси X.
Направление резания — Выберите тип фрезерования для Профиля и Области.
- Попутное — Выберите для создания траекторий только с попутным фрезерованием, где это возможно. Инструмент находится слева от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Встречное — Выберите для создания траекторий, использующих только встречное фрезерование или фрезерование снизу вверх, где это возможно. Инструмент находится справа от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Любое — Выберите, чтобы создать траекторию, использующую как попутное, так и встречное фрезерование. Это минимизирует количество подъемов и перемещений инструмента.
Сократить ходы полным диаметром — Выберите, чтобы исключить (насколько это возможно) все растровые перемещения, где инструмент режет полным диаметром. Из-за особенностей обработки растром инструмент иногда может выполнять резание полным диаметром. Обычно это не проблема при резании мягких материалов, но при обработке твердых материалов это может повредить инструмент.
Обработать все проходы растра — Выберите, чтобы обработать все сегменты растра. Когда не выбрано, ненужные сегменты растра остаются необработанными. Для высокоскоростной обработки лучше оставить эту опцию выбранной, чтобы обеспечить равномерную нагрузку на инструмент. Ненужный сегмент растра - это тот, где инструмент или совсем не удаляет материал, или не удаляет материал, который не будет удален и следующим проходом. Это может случиться на первом и, вероятно, последнем сегменте растра и там, где сегменты растра короче диаметра инструмента.
Сделать шаг постоянным — выберите, чтобы гарантировать, чтошаг обработки внутри области остается постоянным (то есть пересчитывается таким образом, чтобы и начальный, и конечный проход лежали на краях обрабатываемой области).
Когда — Выберите, когда выполняется обход профиля модели относительно движений выборки.
- Нет — Выбор этой опции обрабатывает первый смещенный профиль, затем перемещается внутрь, чтобы вычистить оставшуюся область. Профиль детали не обработан.
- До — Когда выбрано, инструмент сначала проходит по профилю детали, а потом перемещается внутрь, чтобы вычистить оставшуюся область. Это включает два режущих движения с соответствующими ускоренными перемещениями и перемещениями по слою.
- В процессе — когда выбрано, PowerMill автоматически выбирает применение режима работы параметров До или После в зависимости от положения наружного профиля относительно границы заготовки. Если наружный профиль полностью лежит на границе заготовки, PowerMill использует параметр До. Если какая-либо часть наружного профиля касается заготовки, PowerMill использует параметр После. Здесь нет подъемов по Z между проходами выборки слоя и обхода по профилю.
- После — При выборе этой опции сначала обрабатывается внутренний профиль, а затем инструмент движется наружу, вычищая материал, и в самом конце обрабатывает профиль детали. Это также включает два режущих движения с соответствующими ускоренными перемещениями и перемещениями по слою.
Фрезерование элементов Торец
Следующие параметры являются уникальными для стратегий фрезерования торцов на странице «Растр»:
Стиль — выберите порядок сегментов траектории.
- В одну сторону — Все проходы, кроме последнего, выполняются в одну сторону. Последний проход выполняется в обратном направлении. Это помогает получить чистую поверхность. Если выполнять последний проход в том же направлении, что и другие проходы, могут остаться заусенцы, обусловленные тем, что материал выдавливается наружу.
- В обе стороны — Проходы последовательно меняют направление.
- Спираль — Обработка начинается снаружи заготовки и выполняется по направлению к середине.
- Один проход — Создается один проход от центра заготовки. Это удобно для снятия торца с заготовки, которая меньше диаметра инструмента. Этот проход слегка смещен от геометрического центра, чтобы избежать лишнего износа инструмента.
Тип подхода — Выберите перемещение подхода, используемое в тот момент, когда инструмент начинает резание.
- Прямо — Инструмент движется по прямой в рез.
- Закатка — Инструмент движется по дуге, чтобы закатиться в рез. Диаметр дуги - это диаметр инструмента плюс подходящий допуск. Этот метод подхода может уменьшить размер стружки удаляемого материала.
Чистовая Отвесные+Пологие
Следующие параметры являются уникальными для стратегий чистовой обработки «Отвесные + Пологие» на странице «Растр»:
Перпендикулярные ходы —выберите, чтобы задать, что второй растровый проход перпендикулярен первому.
Угол пологих — Введите угол, чтобы задать, что проход растром обрабатывает только области модели, которые отвеснее этого угла.
Оптимизировать — если растровая траектория создана с параллельными и перпендикулярными проходами и с углом пологих, который больше 0
, выберите этот параметр, чтобы обрезать параллельный проход таким образом, чтобы он не обрабатывал области, которые обрабатывает перпендикулярный проход.

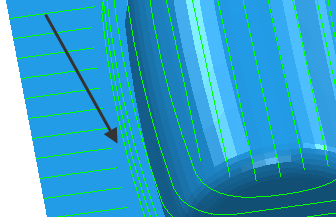

Отступ от стенок —введите зазор, который будет использоваться для предотвращения касания растровых проходов внизу отвесной области этой отвесной области. Это предотвращает появление следов на отвесных областях.
