Страница Подводы и переходы показывает список подводов и переходов, использующихся для вычисления траектории.
Добавлять при резком изменении оси — Когда выбрано, вставляет подводы и переходы между непрерывными сегментами, где есть смена угла оси инструмента между соседними сегментами. Это гарантирует, что любая переориентация оси инструмента в заданной точке происходит вне детали.
Пороговый угол — Введите минимальный угол изменения оси инструмента, превышение которого вызывает вставку подводов и переходов. Этот угол описывает разницу между направлениями оси инструмента в соседних сегментах.
Используйте опции на этой странице, чтобы задавать главные свойства подводов, отводов и переходов:
Ограничить сегменты — если выбран этот параметр, сегменты автоматически ограничиваются в нужной точке, чтобы освободить пространство для подвода и отвода. Если подвод и отвод добавить невозможно, сегмент ограничивается целиком, чтобы повысить безопасность траектории.
Расстояние перекрытия — Введите расстояние, на которое Подвод и Отвод может перекрывать сегмент замкнутой траектории.
Разрешить перенос точки входа — Когда выбрано, программа пытается найти наиболее безопасную точку входа инструмента в замкнутый сегмент траектории. При отмена выбора параметра PowerMill НЕ изменяет положения начальной точки. Это значит, что если вы тщательно выберете положение для начальной точки, PowerMill <ПРОДУКТ> не станет его менять.

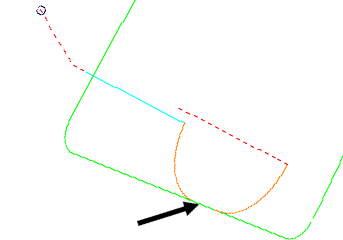

Начальные точки в шахматном порядке — при выборе этого параметра начальные точки на последовательных замкнутых сегментах траектории перемещаются, распределяясь на каждый сегмент. Это позволяет инструменту сохранять поступательное движение при перемещении от одного сегмента к другому.
- Не выбран — начальные точки каждого сегмента расположены рядом, из-за чего инструмент меняет направление движения при переходе от одного сегмента к другому.
- Выбран — начальные точки каждого сегмента распределены, благодаря чему инструмент сохраняет поступательное движение.
Добавлять при резком изменении оси — Когда выбрано, вставляет подводы и переходы между непрерывными сегментами, где есть смена угла оси инструмента между соседними сегментами. Это гарантирует, что любая переориентация оси инструмента в заданной точке происходит вне детали.
Пороговый угол — Введите минимальный угол изменения оси инструмента, превышение которого вызывает вставку подводов и переходов. Этот угол описывает разницу между направлениями оси инструмента в соседних сегментах.
Проверка зарезов — выберите этот параметр, чтобы PowerMill проверял все подводы, отводы и переходы на наличие зарезов.
Выбор Подвода, Отвода, Первого подвода и последнего отвода, Продлений, Переходов или Размещения точек в дереве стратегии также позволяет редактировать подводы и переходы.
