Используйте диалог Проблемы симуляции, чтобы включать проверку столкновений станка, задавать значение зазора вокруг станка, чтобы идентифицировать 'опасные сближения', а также просматривать любые столкновения или 'опасные сближения', которые появляются при симуляции траектории.
Выберите вкладку «Симуляция» > панель «Проблемы» > «Показать проблемы», чтобы открыть диалоговое окно Проблемы симуляции.
Эта диалог содержит следующее:
— Показывает имя станка.
- Проверка столкновений — Нажмите, чтобы включить проверку столкновений.
— Наведите курсор на эту кнопку, чтобы получить дополнительную информацию о параметрах в этом диалоге.
- Безопасный зазор станка — введите величину зазора вокруг станка, который PowerMill учитывает при проверке наличия столкновений. Когда осевой компонент станка и деталь находятся внутри заданной величины зазора, осевой компонент подсвечивается жёлтым.
PowerMill проверяет столкновения и 'опасные сближения' в фиксированных точках. Хотя эти точки распределены часто, есть вероятность, что PowerMill может не заметить небольшое столкновение, возникающее между двумя точками.
Проверка столкновений станка не проверяет столкновения сборки инструмента. Чтобы проверить сборку инструмента, используйте функцию Проверка траекторий.
- Проверить инструмент и патрон — Нажмите, чтобы включить проверку столкновений инструмента и патрона.
Если выбрано, режущая часть инструмента проверяется на столкновения со станком, а патрон проверяется на столкновения со станком и моделью.
- Зазор патрона — Задайте минимальное расстояние между патроном и моделью или станком перед тем, как возникнет проблема с зазором.
- Зазор хвостовика — Задайте минимальное расстояние между хвостовиком и моделью или станком перед тем, как возникнет проблема с зазором.
- Проверять патрон и материал — выберите этот параметр, чтобы столкновения между патроном и материалом считались проблемой и моделирование останавливалось. Это позволяет идентифицировать и обращать внимание на любые столкновения патрона с динамически меняющимся материалом во время процесса симуляции.
- Проверить ускоренные ходы, режущие материал — некоторые ускоренные ходы, которые находятся слишком близко к узлу, рассматриваются как потенциальные столкновения. Снимите выбор с этой опции, если вы не хотите включать ускоренные ходы в обработку зарезов во время симуляции.
- Проверить движения реконфигурации — Выберите эту опцию, чтобы включить движения реконфигурации в список проблем для остановки симуляции. Если эта опция не выбрана, то движения реконфигурации не вызывают остановку симуляции и не добавляются в список проблем. Этот параметр выбран по умолчанию.
— Выберите опцию из списка, чтобы задать, как часто приостанавливается симуляция при возникновении проблем:
- Всегда останавливаться при проблемах — Симуляция останавливается при всех возникающих проблемах.
- Пауза на первой проблеме каждого типа — Симуляция останавливается на первой возникшей проблеме каждого типа. Если вы продолжите симуляцию, она уже не остановится на проблеме такого же типа. Этот параметр выбран по умолчанию.
- Никогда не останавливаться при проблемах — Симуляция не останавливается ни при какой из возникших проблем. Возникшие проблемы всё еще вносятся в список Найдены проблемы.
- Найдены проблемы — показывает хронологический список проблем и предупреждений. Щёлкните по проблеме в списке, чтобы переместить активный станок в точку, где возникла эта проблема.
Проблемы добавляются в список, когда:
- есть столкновения между инструментом (или хвостовиком, или патроном) и моделью.
- есть столкновения со станком.
- станок не может достигнуть нужной точки.
- станок выходит за пределы своих ограничений.
Предупреждения добавляются в список, когда:
- траектория не проверена.
- траекторию не удалось проверить.
- траектория проверена, но значения зазоров в NC-файле выше.
- промежуточные ходы не проверены.
- станок заходит в зону безопасного зазора другого компонента.
- Очистить — Нажмите, чтобы очистить таблицу.
Анализ столкновения или 'опасного сближения'

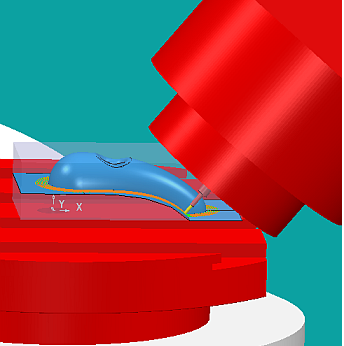

Выберите запись в таблице для анализа положения станка, где произошло столкновение или опасное сближение. Столкновения осевых компонентов окрашены красным, 'опасные сближения' осевых компонентов окрашены желтым.

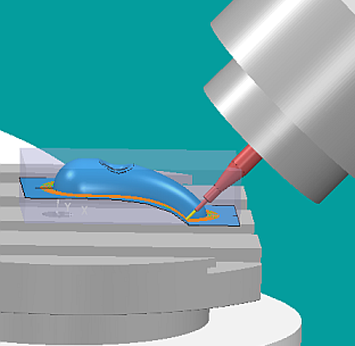

Анализ столкновения позволяет решить, как лучше всего решить эту проблему. В следующем примере проблема столкновения решена с помощью более длинного патрона.
Если PowerMill не определяет столкновение, когда станок сталкивается с самим собой, деталью, патроном или столом, см. раздел Редактирование MTD-файла для улучшения проверки столкновений.
