Режим фото

Режим фото позволяет добавлять аннотацию к снимкам.

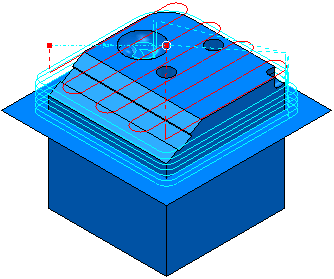

1. Настройте размер и ориентацию CAD вида модели.



2. В контекстном меню отдельного NC-файла выберите «Карты наладки» > «Фото» > «Войти в режим "Фото"». Откроется вкладка Фото, а фон изменится на белый.

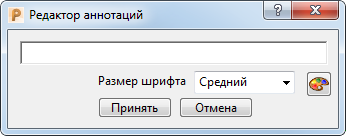

3. Щелкните мышью в графическом окне. Откроется диалог Редактор аннотаций.

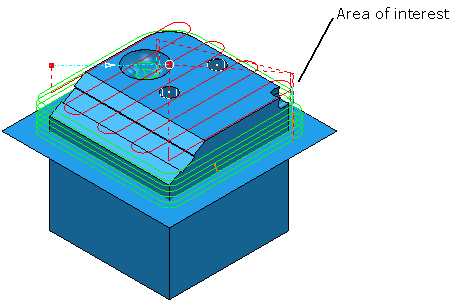

4. Введите соответствующий текст, такой как Area of interest, и нажмите Принять. Это добавляет текст в графическую область.



5. Переместите текст, поместив над ним курсор, который изменится на , и перетащив его в нужное положение.
6. Проведите линию, щелкнув мышью и перетащив курсор в графическом окне.



7. Выберите вкладку «Фото» > панель «Фото» > «Снять фото» > «Сохранить как изометрический вид».

   Будет сделан снимок текущего вида и сохранен как фото изометрической проекции. При этом не делается снимок изометрического вида (если только текущий вид не является изометрическим).

8. Выберите вкладку «Вид» > «Виды» > «От» > «Сверху (Z)».
9. Выберите вкладку «Фото» > панель «Фото» > «Снять фото» > «Сохранить как вид сверху».
10. Выберите вкладку «Фото» > панель «Готово» > «Принять», чтобы закрыть вкладку «Фото».
