В этом примере рассмотрено, как скруглить кривые с помощью вкладки Редактор кривых. Этот пример подразумевает, что вы создали различные дуги и непрерывные линии. Если вы этого еще не сделали, просмотрите пример создания линий и дуг.
- Выберите вкладку «Редактор кривых» > панель «Создать» > «Окружности и дуги» > «Обрезанное скругление», чтобы открыть панель инструментов Скругление.
- Выберите первую кривую, которую вы хотите скруглить.
- Наведите курсор на вторую кривую, чтобы увидеть предварительный результат.
- Выберите кривую, чтобы создать скругление.
Обе кривые будут обрезаны по скруглению.
Для следующей геометрии:
- При скруглении окружностью, кривая обрезается, а окружность нет.
- Если радиус скругления слишком мал, кривые продлеваются.
- Если вы создаете скругление от кривой к окружности, есть несколько решений:

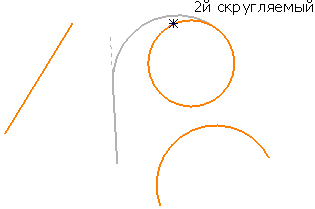

- наружное скругление:

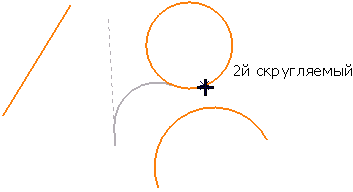

- внутреннее скругление.
Еще несколько решений возможно, если выбрать другой край линии:

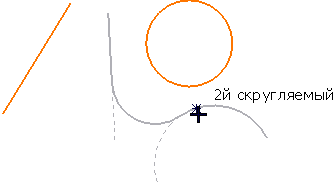

- наружное скругление.
- внутреннее скругление.
При пересечении кривых с окружностями количество возможных решений может быть еще больше.
- наружное скругление:
