- Если на ленте не задан миникаталог, размеры или номер линии для трубы, выполните следующие действия.
- На ленте щелкните вкладку "Главная"
панель "Вставка элементов" раскрывающийся список "Выбор миникаталога". - В раскрывающемся списке выберите миникаталог трубы (например, CS300).
- В раскрывающемся списке "Выбор размера трубы" выберите размер трубы (например, 4 дюйма). Прим.:
Можно нажать кнопку, расположенную рядом с раскрывающимся списком размера, чтобы отобразить размер компонента только в единицах проекта или в британских и метрических единицах, если единицы проекта и компонента не совпадают.
- В раскрывающемся списке "Выбор номера линии" выберите номер линии (например, 101 или "Не назначено").
- На ленте щелкните вкладку "Главная"
- На ленте щелкните "Трасса труб".

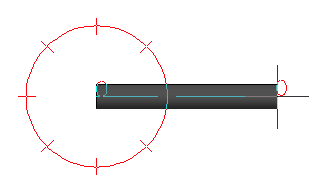

- В области чертежа щелчком задайте начальную точку трубы.
- Щелчком задайте следующую точку трубы.
- Продолжайте щелчками добавлять дополнительные точки трубы.
- Нажмите клавишу ENTER для завершения трассировки трубы.
