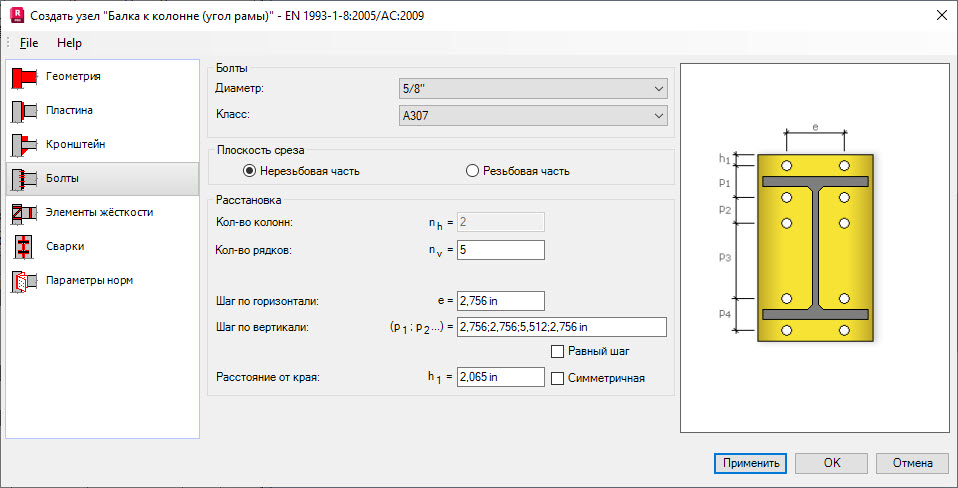

Для создания болтов, соединяющих полку колонны с лицевой плитой, используйте вкладку "Болты".
Эта вкладка доступна только в том случае, если на вкладке "Геометрия" выбран параметр "Болтовое".
Можно указать следующие параметры болтов:
- семейство
- класс.
Плоскость среза:
- нерезьбовая часть;
- резьбовая часть.
Несущая способность болтов при срезе зависит от расположения плоскости среза, проходящей через резьбовую или нерезьбовую часть
Расстановка болтов:
- количество рядков болтов;
- количество колонн болтов.
Следующие опции позволяют задавать расположение рядков и колонн болтов относительно друг друга и расположение верхнего рядка относительно верхнего края лицевой плиты.
- горизонтальный шаг;
- вертикальный шаг;
- расстояние от края h1.
После выбора опции Равный шаг программа назначает одинаковые значения для всех элементов из списка.
