Контур охлажденной воды оснащен чиллером и насосом с переменной скоростью для подачи охлажденной воды. Кроме этого, чиллер может иметь водяное охлаждение. В этом случае он подключен к контуру конденсатора.
Требуемые объекты
Контур охлажденной воды должен иметь следующее свойство:
- к нему должен быть подключен как минимум один охлаждающий теплообменник.
Допущения по проекту
- Контур охлажденной воды может работать в двух режимах: с высокой и низкой температурой охлаждающей воды.
- Контур охлажденной воды может функционировать в высокотемпературном режиме только в случае, если обычно все компоненты контура работают при более высокой температуре. В данном случае контур состоит из следующих объектов:
- балка с активным охлаждением;
- балка с пассивным охлаждением;
- панель радиационного отопления.
- Если в контуре охлажденной воды имеется какой-либо из следующих объектов, он будет функционировать в низкотемпературном режиме:
- охлаждающий теплообменник с охлажденной водой для системы воздуховодов;
- четырехтрубная система кондиционирования с вентиляторными теплообменниками;
- охлаждающий теплообменник с охлажденной водой для вентиляционного агрегата.
- Контур охлажденной воды может функционировать в высокотемпературном режиме только в случае, если обычно все компоненты контура работают при более высокой температуре. В данном случае контур состоит из следующих объектов:
- Контур охлажденной воды по умолчанию имеет следующие температурные характеристики.
| Свойство | Значение | Примечания |
|---|---|---|
| Температура подачи в высокотемпературном контуре | 15°C | Определяется системой воздуховодов (обычно 12,7778°C). |
| Температура обратного потока в высокотемпературном контуре | 18,333°C | Определяется системой воздуховодов (обычно от 12,7778°C до 18,3333°C по умолчанию). |
| Температура подачи в низкотемпературном контуре | 6,6667°C | |
| Температура обратного потока в низкотемпературном контуре | 15,5556°C | Задается контуром горячей воды при наличии в системе соответствующего теплообменника. |
Конфигурация
- Охладитель
- Насос

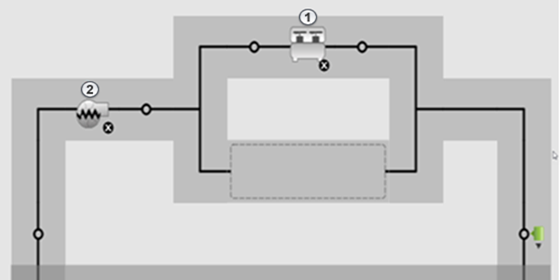

Контур охлажденной воды состоит из двух основных компонентов.
Охладитель
Чиллер может иметь воздушное или водяное охлаждение и обладать следующими характеристиками.
| Свойство | Значение | Примечания |
|---|---|---|
| Температура воды на выходе | Не применимо | Определяется проектом контура, указанным выше. |
| Минимальный коэффициент частичной нагрузки | 0.15 | |
| Регулятор потока | Переменная | Регулирование расхода для соответствия заданному значению. |
| КПД | 5.5 | |
| Температура воды на входе в конденсатор | Не применимо | Определяется контуром конденсатора (обычно 29,44°C). |
Насос
Насос в конфигурации чиллера по умолчанию имеет следующие характеристики.
| Свойство | Значение | Примечания |
|---|---|---|
| Повышение давления | 179344,014 Па | |
| Тип потока | Переменная скорость | |
| Регулятор потока | Периодически | Включение только при необходимости. |
