В контуре конденсатора используется градирня, обеспечивающая подачу холодной воды на электрический чиллер с водяным охлаждением в контуре охлажденной воды.
Требуемые объекты
Контур конденсатора должен иметь следующее свойство:
- он должен включать в себя как минимум один обязательный объект, например чиллер или тепловой насос для водных ресурсов (WSHP).
Допущения по проекту
- Контур конденсатора может работать в двух следующих режимах.
Контур конденсатора «только с охлаждением»
- Конденсатор работает в этом режиме в том случае, если к нему подключена единица оборудования, предназначенная только для охлаждения.
- Контур конденсатора «только с охлаждением» имеет следующие характеристики температуры по умолчанию.
Свойство Значение Примечания Проектная температура подачи 29,44°C Проектный диапазон 5,56°C Тип рабочего управления Сброс наружным влажным термометром Температура при эксплуатационном подходе 3,89°C
Контур конденсатора с охлаждением и дополнительный тепловой нагрузкой
- Конденсатор работает в этом режиме, если в его контур входит конденсатор с переменным расходом хладагента (VRF) или тепловой насос с водным источником (WHSP).
Конфигурация
Для двух режимов работы контура конденсатора существует две конфигурации.

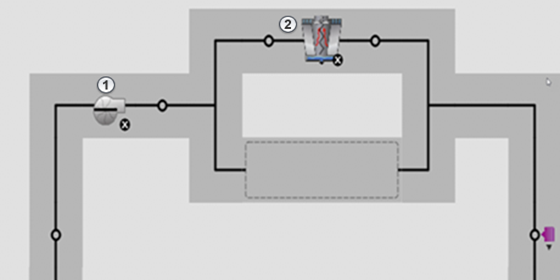

Только с охлаждением
- Насос
- Градирня

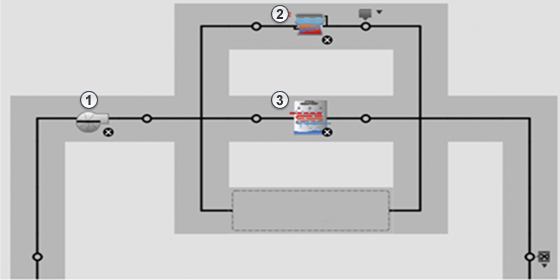

Контур конденсатора с охлаждением и дополнительной тепловой нагрузкой
- Насос
- Бойлер
- Охладитель жидкости
Насос
Насос имеет следующие характеристики.
| Свойство | Значение | Примечания |
|---|---|---|
| Повышение давления | 148556,625 Па | |
| Тип потока | Постоянная скорость | |
| Регулятор потока | Периодически | Включение только при необходимости. |
Градирня
Насос имеет следующие характеристики.
| Свойство | Значение | Примечания |
|---|---|---|
| Тип вентилятора | Переменная скорость | |
| Проектный подход | 3,8888889°C | |
| Температура проектного диапазона | 5,55555556°C |
Охладитель жидкости
Насос имеет следующие характеристики.
| Свойство | Значение | Примечания |
|---|---|---|
| Тип вентилятора | Постоянная скорость |
Бойлер
Насос имеет следующие характеристики.
| Свойство | Значение | Примечания |
|---|---|---|
| Проектная температура подачи | 21,11°C | |
| Эффективность | 96% | |
| Режим потока | Постоянный |
