Зоны системы — это графические элементы, используемые для обозначения областей здания, которые будут обслуживаться конкретными аналитическими системами и оборудованием зон.
При создании аналитической модели энергопотребления аналитические пространства добавляются ко всем замкнутым объемам в 3D-геометрии. Каждое аналитическое пространство назначается любой зоне системы, которая находится внутри или касается его. Взаимосвязь отображается в Диспетчере инженерных систем.
Добавление зоны системы
- Выберите вкладку «Анализ»
панель «Оптимизация энергопотребления» «Зона системы»
.
Активируется режим эскиза.

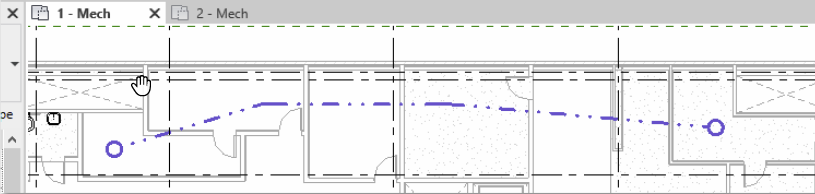

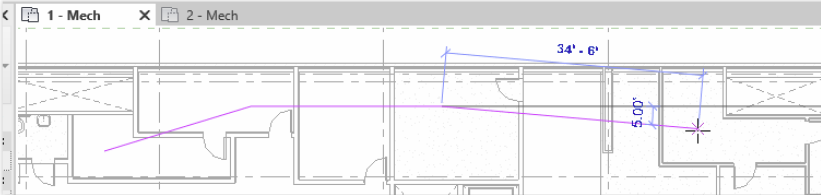

- Нарисуйте необходимые линии и формы во всех помещениях, которые должны быть включены в зону, обслуживаемую определенной аналитической системой. В набор включаются все помещения или пространства, затрагиваемые линией.
- Для выхода из режима редактирования нажмите «Готово».
Зона системы будет размещена. Чтобы переопределить параметры отображения, на вкладке «Категории аналитической модели» используйте диалоговое окно Переопределения видимости/графики.
- Выберите зону системы, чтобы просмотреть ее свойства и назначить оборудование зоны.

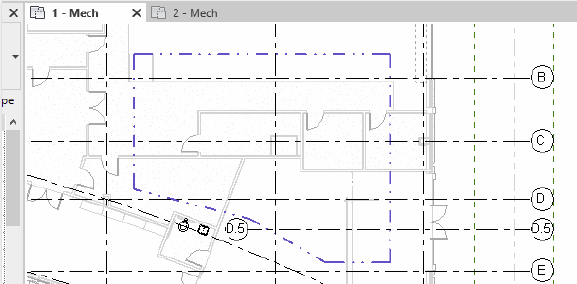

Можно добавить зону в виде 2D-формы, используя инструменты, доступные в режиме эскиза. Любые объекты, находящиеся внутри формы или касающиеся ее, будут частью зоны системы.
Прим.: Для смещения зоны системы на нужное расстояние можно изменить параметр «Смещение уровня» на палитре свойств. Значение по умолчанию — 4 фута (1,2 метра).
