Отображение связанной модели по связанному виду

Если требуется, чтобы связанная модель отображалась на главном виде так же, как она отображалась бы отдельно, следует задать режим "По связанному виду".

Прим.: Параметры невидимых линий, которые применяются в режиме "По связанному виду", не влияют на отображение связанных моделей.

1. Откройте вид в главной модели.
2. Перейдите на вкладку "Вид"панель "Графика" ("Видимость/Графика").
3. На вкладке "Связанные файлы" выполните следующие действия для связанной модели.
   1. В столбце "Видимость" установите флажок.
   2. Щелкните в столбце "Параметры отображения".

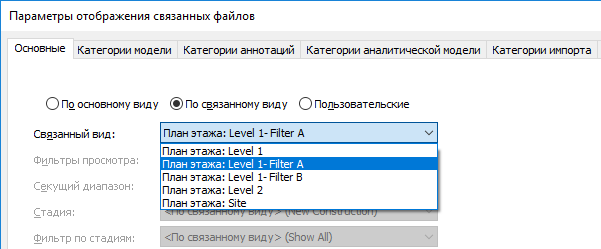

4. В диалоговом окне "Параметры отображения связанных файлов" на вкладке "Основные" выполните следующие действия.
   1. Выберите "По связанному виду".
   2. В разделе "Связанный вид" выберите вид в связанной модели; заданные для этого вида параметры отображения будут применены к связанной модели на текущем главном виде.


   Например, если к выбранному виду применен фильтр, этот фильтр будет также применен к связанной модели на текущем главном виде.

5. Нажмите "ОК" дважды.

Если связанная модель содержит другую связанную модель (вложенную модель), эта вложенная модель отображается в главной модели в соответствии с параметрами, заданными для связанного вида.
