Просмотрите свойства отметки для элементов инженерных систем.
Для элементов инженерных систем доступны следующие параметры отметки: воздуховод, труба, кабельный лоток, короб, воздуховод из базы данных производителя, трубопроводы из базы данных производителя, элементы герметизации из базы данных производителя. Все параметры можно маркировать и включать в спецификации, за исключением параметров отметок на основе точек, которые можно маркировать, но нельзя включить в спецификацию.

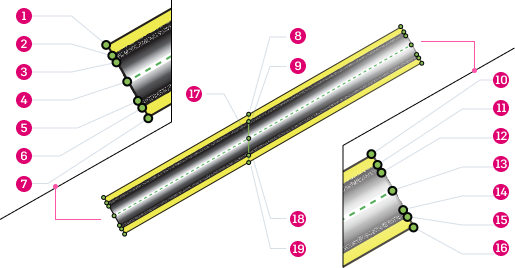

| Параметр | Описание |
|---|---|
| Зависимости | |
 Отметка низа наружной поверхности изоляции над осью трубы
|
Задание отметки в верхней части изоляции нижнего конца. |
 Отметка низа наружного диаметра трубы над осью трубы
|
Задание отметки в верхней части нижнего конца. |
 Отметка низа внутреннего диаметра трубы над осью трубы
|
Задание отметки во внутренней верхней части нижнего конца трубы. |
 Отметка низа оси трубы
|
Задание отметки на осевой линии нижнего конца. |
 Отметка низа внутреннего диаметра трубы под осью трубы
|
Задание отметки на внутреннем основании нижнего конца трубы. |
 Отметка низа наружного диаметра трубы под осью трубы
|
Задание отметки в нижней части нижнего конца. |
 Отметка низа наружной поверхности изоляции под осью трубы
|
Задание отметки в нижней части изоляции нижнего конца. |
 Отметка в точке наружной поверхности изоляции над осью
|
Задание отметки в верхней части изоляции. |
 Отметка в точке наружного диаметра трубы над осью
|
Задание отметки в верхней точке. |
 Отметка верха наружной поверхности изоляции над осью трубы
|
Задание отметки в верхней части изоляции верхнего конца. |
 Отметка верха наружного диаметра трубы над осью трубы
|
Задание отметки в верхней части верхнего конца. |
 Отметка верха внутреннего диаметра трубы над осью трубы
|
Задание отметки во внутренней верхней части верхнего конца трубы. |
 Отметка верха оси трубы
|
Задание отметки на осевой линии верхнего конца. |
 Отметка верха внутреннего диаметра трубы под осью трубы
|
Задание отметки на внутреннем основании верхнего конца трубы. |
 Отметка верха наружного диаметра трубы под осью трубы
|
Задание отметки в нижней части верхнего конца. |
 Отметка верха наружной поверхности изоляции под осью трубы
|
Задание отметки в нижней части изоляции верхнего конца. |
 Отметка в точке по оси трубы
|
Задание отметки на осевой линии. |
 Отметка в точке наружного диаметра трубы под осью
|
Задание отметки в нижней точке. |
 Отметка в точке наружной поверхности изоляции под осью
|
Задание отметки в нижней части изоляции. |
