Проверить системы трубопроводов

Этот инструмент используется для анализа созданных в проекте систем трубопроводов и для проверки того, что каждая из них отнесена к созданной пользователем системе и надлежащим образом соединена.

Для проверки соединений систем трубопроводов в модели перейдите на вкладку "Анализ"панель "Проверка систем" "Проверить системы трубопроводов".

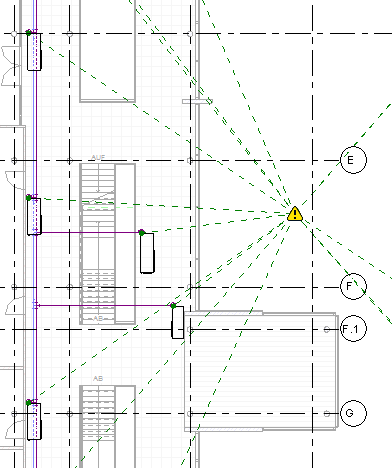

Revit отображает предупреждающие маркеры и линии сетки для недопустимых систем трубопроводов в текущем виде. Предупреждения отображаются при обнаружении следующих условий:

• Система плохо подсоединена.

  Система считается плохо подсоединенной, если элементы в ней не соединены в единую физическую сеть. Например, система, в которой один или несколько приборов не соединены в единую трубопроводную сеть, считается плохо подсоединенной

• Несоответствие конфигурации потока/нагрузки.
• Несоответствие направления потока.

Для отображения соответствующего предупреждающего сообщения нажмите предупреждающий маркер. В соответствующем предупреждающем сообщении используйте кнопки со стрелками для прокручивания списка предупреждающих сообщений. Для просмотра подробных сведений предупреждающего сообщения выберите "Развернуть окно предупреждения".
