Этот инструмент используется для анализа созданных в проекте механических систем для проверки того, что каждая из них отнесена к созданной пользователем системе и надлежащим образом соединена.
Для проверки соединений систем воздуховодов в модели перейдите на вкладку "Анализ"
панель "Проверка систем"
"Проверить системы воздуховодов".
- Система плохо подсоединена.
Система считается плохо подсоединенной, если элементы в ней не соединены в единую физическую сеть. Например, система, в которой один или несколько воздухораспределителей не соединены в единую воздуховодную сеть, считается плохо подсоединенной.
- Несоответствие конфигурации потока/нагрузки.

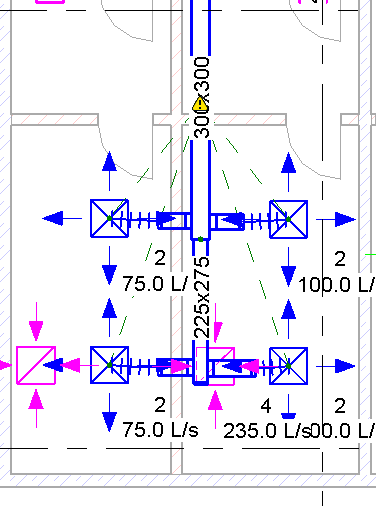

- Несоответствие направления потока.

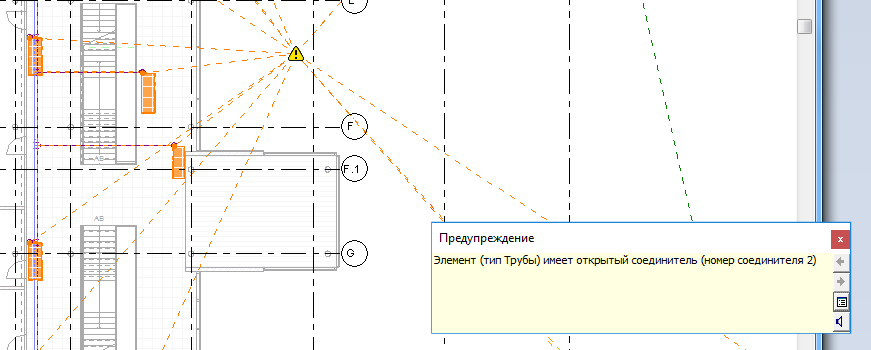

Для отображения соответствующего предупреждающего сообщения нажмите предупреждающий маркер. В соответствующем предупреждающем сообщении используйте кнопки со стрелками для прокручивания списка предупреждающих сообщений. Для просмотра подробных сведений предупреждающего сообщения выберите
"Развернуть окно предупреждения".
