С помощью соединителей арматурных стержней соединяется примыкающая арматура и упрощается процесс проектирования железобетонных элементов.
Соединители взаимодействуют с арматурными стержнями, которые они соединяют, изменяя их физические размеры. Формы конца связанных стержней применяются в соответствии с требованиями конфигурации соединителя. Геометрия стержня укорачивается для обеспечения возможности использования соединителя.
Для семейства соединителей предусмотрена настраиваемая геометрия. Можно создавать и изменять практически любой тип соединителя с отдельными представлениями на 2D- и 3D-видах. Параметры типа определяют габариты, размеры стержней, к которым прикрепляется соединитель, и применяемая к арматурным стержням форма конца.
Если установлен флажок «Выровнять по виду», геометрия соединителя автоматически поворачивается для аналогичного отображения на 2D-видах.
На 3D-видах геометрия соединителя всегда выравнивается по концу стержня. При повороте соединителя это положение используется по умолчанию.

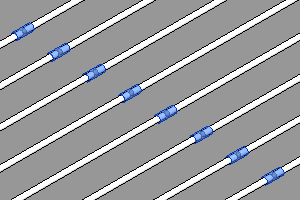

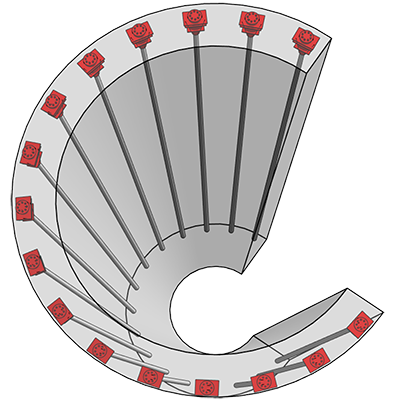

| Пример соединителей, выровненных по концу стержней в наборе арматурных стержней произвольной формы. |
|---|
 |
Для создания сложной геометрии и ее реалистичного отображения на 2D-видах можно отредактировать семейство соединителей и снять флажок «Выровнять по виду».

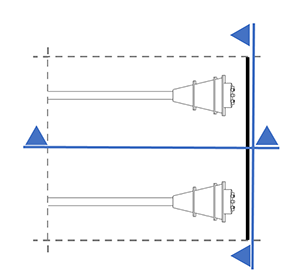

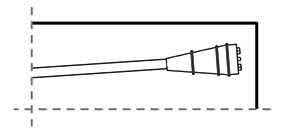

| Вид в плане | Сечение 1 | Сечение 2 |
|---|---|---|
 |
 |
 |
- можно включать в спецификации;
- можно использовать для групп и сборок;
- можно экспортировать в различных форматах;
- можно использовать для наборов арматурных стержней;
- можно назначать частям основы с особым числом соединителей;
- можно отображать неперекрытыми в основе. Однако на 3D-видах соединители могут отображаться только как твердотельные объекты
- можно маркировать.
