Замена текущего вида на листе непосредственно из списка видов.
Для видовых экранов, размещенных на листах, можно заменить связанный вид на соответствующий вид модели.
Параметры позиционирования вида и видового экрана доступны как в свойствах вида, так и на панели ленты.
У параметра «Позиционирование видового экрана» есть две настройки.
- Центр видового экрана: замена вида с использованием центра видового экрана для позиционирования. Это значение установлено по умолчанию.
- Начало координат вида: замена вида с использованием начала координат каждого вида. Это особенно удобно для определенных типов видов, например видов в плане, если требуется выровнять геометрию в виде на нескольких листах.

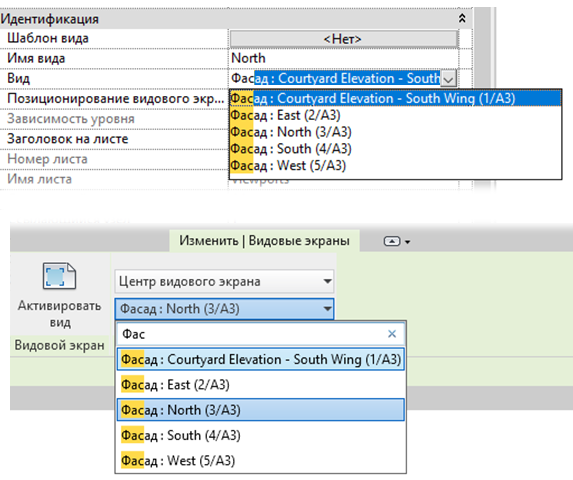

Текущий вид можно заменить любым другим совместимым видом непосредственно в списке видов в свойствах или на ленте. Кроме того, можно выполнять поиск и фильтрацию списка видов.
Если при замене вида на видовом экране отображается название вида, размер и положение обновляются в соответствии с новым видом.
Поддерживаемые типы видов
- 3D виды
- Планы зонирования
- Планы потолков
- Выносные элементы
- Чертежные виды
- Фасады
- Планы этажей
- Графические спецификации колонн
- Легенды
- Тонирование
- Разрезы
- Планы несущих конструкций
- Свободные камеры
Примечание. Виды легенды и графической спецификации колонн можно заменять только на другие виды того же типа.
См. раздел Замена вида на листе.
