在本课程中，您将创建其他参考对象，并且应用其他多边形编辑技巧用金属外壳覆盖建筑物。
设置课程：
- 继续使用上一课中的场景，或打开
\modeling\highrise\building1_mullions.max
。
首先，暂时取消激活玻璃对象上的修改器，以便可以更轻松地处理外壳对象多边形。
创建建筑物金属外壳：
- 在“场景资源管理器”面板中，单击以选择 Building 1 - Glazing 对象。
提示： 默认情况下，在视口的左侧显示“场景资源管理器”面板，但如果已隐藏该面板，可以按 H 键显示该资源管理器的浮动版本。 - 在
“修改”面板的“修改器”堆栈中，单击每个修改器左侧的
（灯泡图标），以禁用这些修改器效果。
- 从菜单栏中，选择“编辑”
“克隆”。 在“克隆选项”对话框 “对象”组中，选择“参考”并将对象名称更改为 Building 1 - Metallic Shell。单击“确定”。
- 选定外壳对象，右键单击活动视口，并从四元菜单中选择“孤立当前选择”。
- 从“修改器列表”中，选择“编辑多边形”。
- 右键单击“透视”视口（如果尚未激活）。
执行缩放、
环绕和
平移操作，直到建筑物底部清晰显示。
- 在“选择”卷展栏中，单击
（多边形）以将其激活。
-
选择建筑物底部中间的多边形。在“选择”卷展栏中，反复单击“扩大”直至选定整个底部。按 Delete 键删除多边形。
现在，您需要删除其他多边形以在建筑物外部创建窗口图案。
为建筑物外壳的正面和背面创建开口：
- 反复按 Shift+Z 以撤销视口更改，直到重新显示整个建筑物。
- 在“透视”视图中，在 ViewCube 上单击“前”，然后右键单击 ViewCube 并从弹出菜单中选择“正交”。
提示： 如果 ViewCube 在视口中不可见，请从“常规”视口标签菜单 (“[ + ]”) 中选择“ViewCube”“显示 ViewCube”。
如果需要，请单击
（最大化显示）以便可以看到整个建筑。
您将选择建筑的正面和背面，在“正交”视图中将更准确地进行选择。（在“透视”视图中，“透视”投影可能会导致选择与前面不对齐的背面。）
- 在“选择”卷展栏上，确保已禁用“忽略背面”（默认设置为禁用）。
“忽略背面”处于禁用状态时，选择建筑前面的某个面也会选中背面的相应面。
- 按 Alt+W 使视口最大化。
- 打开

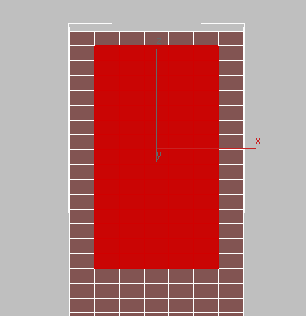

（选择对象）。按 Ctrl+ 单击 + 拖动以在模型的上半部分选择 5x15 多边形栅格，使建筑物的每一面保留一行未选定的多边形。
该操作选定模型前面和背面的多边形。
-

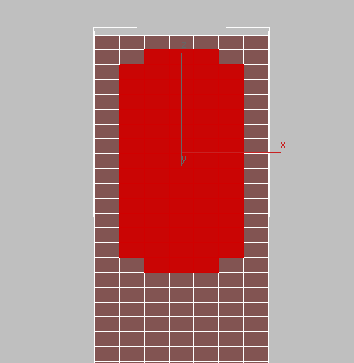

按住 Alt 键并单击以从选择中移除每个角点多边形，如图所示。该操作可以删除模型正面和背面选定的多边形。

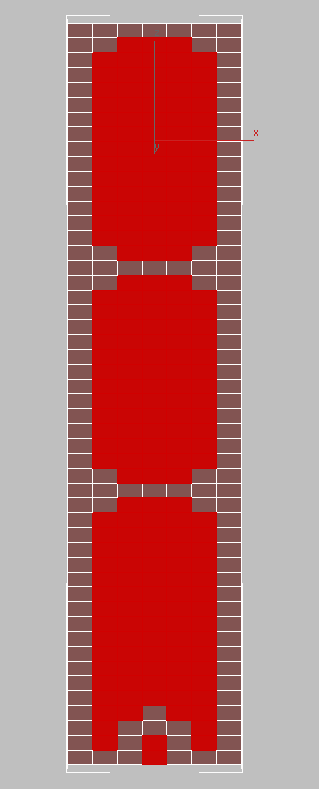

- Ctrl + 单击 + 拖动可选择 5x14 块和 5x17 块中的其余多边形，如下图所示。使用 Alt+ 单击技术以从窗口图案的角点和进口的拱门中移除多边形。

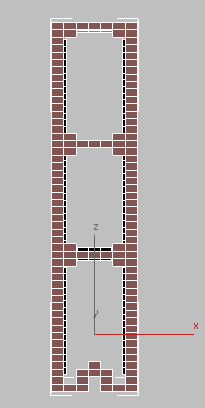

- 按 Delete 删除建筑物正面和背面所有选定的多边形。
接下来，您将使用略有不同的图案从建筑物的侧面删除多边形。
为建筑物外壳的侧面创建开口：
- 使用 ViewCube 更改到建筑物的左视图。
如果需要，请单击
（最大化显示）以便可以看到整个建筑。

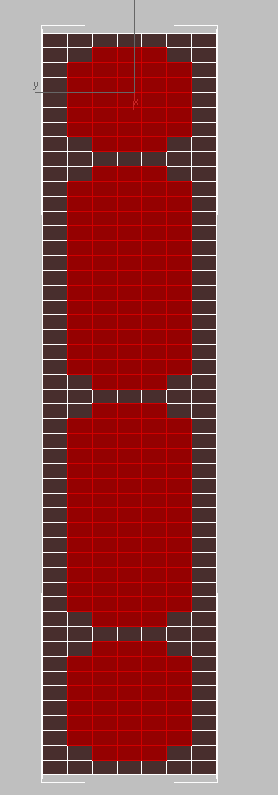

- 在移除了角点的图案 5x7、5x15、5x15 和 5x8 中选择多边形，如图所示。
- 按 Delete 键删除多边形。
- 按 Shift+Z，直到视口再次显示透视视图。
接下来，您将编辑建筑物的各面以使外观更为流畅。
切角外壳的角点：
- 在“选择”卷展栏上，单击
（边）。
- 在“透视”视图中，放大以更近地查看外壳。使用 ViewCube 旋转视图，以便可以查看外壳的全部四个角点，无论里外。

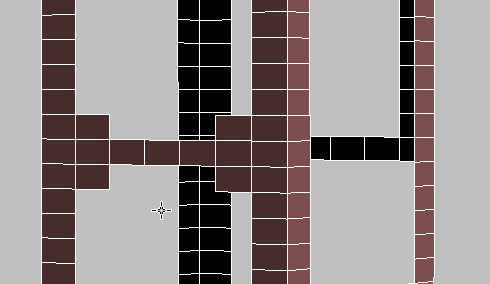

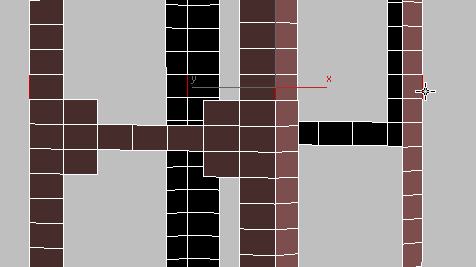

- 在外壳的一个级别， 单击并按 Ctrl+ 单击以在建筑物的每个角点选择四个垂直边。
- 在“选择”卷展栏中，单击“循环”按钮。该操作可以完全选定建筑物的全部四条边。
- 在“编辑边”卷展栏中，单击
“切角”按钮（恰在主按钮右侧）旁的“设置”按钮。

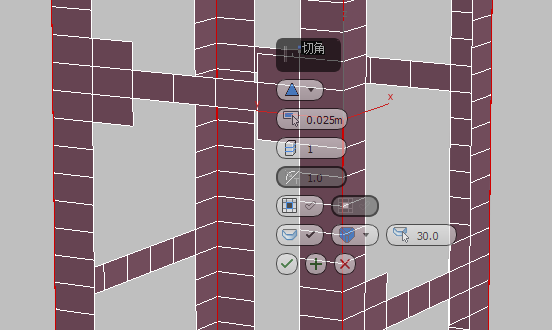

3ds Max 将显示“切角”工具的 Caddy 控件。

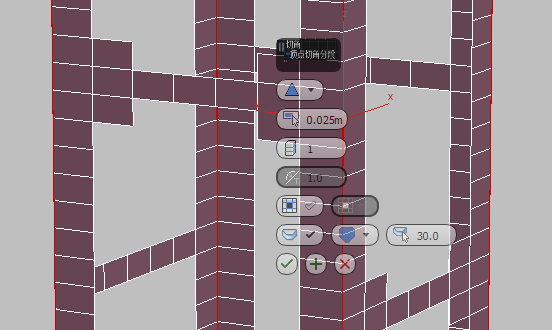

- 在“切角”Caddy 控件中，将第二个控件“数量”设置为 2.0m。这样可以设置切角操作创建的倒角宽度。将第三个控件“分段”设置为 4。这可以将切角的区域分为四段。 段设置越多，边缘越圆滑。单击
（确定）。
- 在“选择”卷展栏上，再次单击
（边）退出“边”子对象层级。
赋予外壳厚度，并检验结果：
- 从“修改器列表”中，添加“外壳”修改器并在“参数”卷展栏中，将“外部量”的值设置为 2.0m。
这样可以使金属外壳具有两米厚度。
现在，我们观察一下应用修改器后的建筑物。
- 在视口中右键单击，然后从四元菜单中选择“结束隔离”。
- 单击 Alt+W 再次查看所有四个视口。
- 在“修改器堆栈”中，启用先前禁用的三个修改器：“FFD”、“扭曲”和“锥化”。
- 在“透视”视图中，单击
（最大化显示选定对象）。
-
单击视口中的空白区域以取消选择建筑物。
现在，建筑物建模阶段已完成。接下来，您将为建筑物外部添加材质。
对建筑物应用材质：
- 再次使用“场景资源管理器”面板选择 Building 1 - Glazing 对象。
- 在主工具栏上，单击
（材质编辑器）以打开“Slate 材质编辑器”。
注： 如果误打开“精简材质编辑器”，则从“材质编辑器”工具栏中选择“模式”“Slate 材质编辑器”。
- 在“材质编辑器”菜单栏上，打开“选项”菜单并确保已禁用“将材质传播到实例”。（默认情况下，该选项应处于禁用状态。）

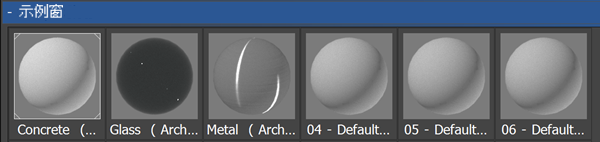

- 在“材质编辑器”浏览器的“示例窗”部分（左侧），找到“玻璃”材质，然后将其拖动到“View1”窗口中。
（最初标记为“View1”的视图是位于“Slate 材质编辑器”中心的大型窗口，在该窗口中，材质和贴图显示为可通过各种方法关联在一起的节点。）
3ds Max 会询问将其作为副本还是实例。选择“实例”，然后单击“确定”。
提示： 要在“Slate 材质编辑器”中方面地导航，请从窗口的默认大小进行扩大。这还有助于拖动“浏览器”面板的宽度使其加宽。 - 在“材质编辑器”工具栏上，单击
（将材质指定给选定对象）以将玻璃材质应用到玻璃对象。
3ds Max 会对玻璃应用玻璃材质。在“浏览器”面板的“场景材质”部分，现在您可以看到玻璃输入和对象名称。
注： 如果执行此步骤时“将材质传播到实例”处于启用状态，则全部建筑物都指定了玻璃材质。 - 在视图 1 面板中，单击玻璃材质使其高亮，然后按 Delete 键。
这将从活动材质视图中移除玻璃材质，但不会从场景中移除。
- 在“浏览器”面板的“示例窗”部分，找到金属材质，将其拖动到视图 1 面板。
再次选中“实例”，然后单击“确定”。

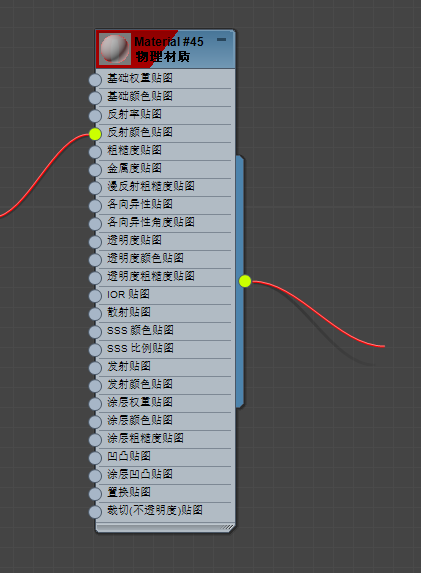

- 这时从金属材质节点的输出套接字（右侧的圆形控件）中拖动，
... 在视口中，落下金属外壳对象的线框。
... 落到对象上
拖放也是指定材质的方式。
注： 您看不到线框的另一端，因为它穿过了“Slate 材质编辑器”右侧或者视口中的面板。 - 在“场景资源管理器”面板中，选择 Building 1 - Mullions 对象。
- 在“浏览器”面板的“示例窗”部分，找到窗棂材质（需要下滚），然后使用上一步描述的方法之一将其应用于窗棂对象。
窗棂材质无光灰色，不像金属材质那样发光。
-
关闭“Slate 材质编辑器”。
渲染建筑物：
- 确保“透视”视口激活，然后单击
（渲染产品）检查您的工作。
您的场景外观应显示为：
保存工作：
- 将文件另存为 mybuilding1_final.max。
您可以将此场景文件用作下一教程（使用布尔操作构建建筑物模型）的起点。
小结
本教程演示了使用 3ds Max 快速显示建筑理念是多么地轻松。学习如何通过添加“扭曲”、“锥化”和“FFD”修改器从简单的几何对象构建有序的主题建筑模型。您还学习到如何使用基本多边形编辑技巧以创建窗棂等细部元素，并完善建筑物角落。
