本课将说明如何创建一对扭曲的角。它使用挤出和变换；它还证明样条线挤出是多种挤出的一种简单替代方法。
这次将再次应用“对称”修改器以镜像对头盔的一半所做的编辑工作。
设置课程：
- 在上一课基础上继续操作，或打开 helmet_03.max 。
- 如果打开了新文件，则
选择头盔，并确保
“修改”面板处于活动状态。
将模型一分为二，并应用“对称”修改器：
- 在功能区
“多边形建模”面板上，激活
（多边形）。 选择头盔左半部上的多边形（从您的观察点来看），然后按 Delete。
- 应用“对称修改器”，然后按之前课程中的说明调整其设置：
- 轴 = Y
- 翻转 = 启用
- 在功能区 “多边形建模”面板上，单击
（上一个修改器）以转到“可编辑多边形”层级。
在“修改”面板上，可以切换
（显示最终结果）以查看对称效果。如果对称已设置正确，请关闭切换。
调整角基部上的顶点：
- 在功能区 “多边形建模”面板上，激活
（顶点）。
- 在功能区 “编辑”面板 “约束”组上，激活
（约束到边）。
这将确保任何顶点的变换将沿着其所属的多边形的边滑动。
- 激活“前”视口。如果需要，单击
（最大化显示）以清晰地显示头盔。
- 在主工具栏上，激活

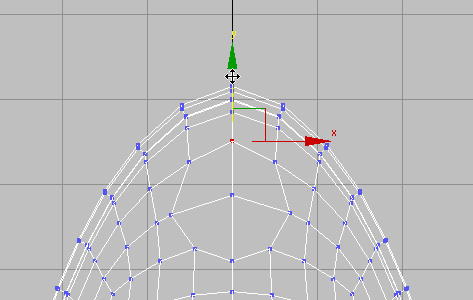

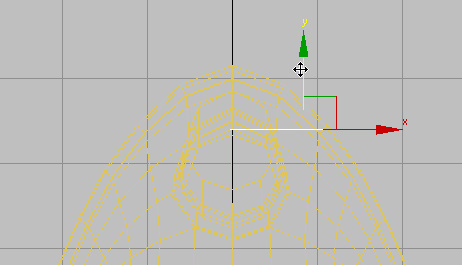

（选择并移动），然后选择头盔上部区域中的顶点并移动选定的顶点，如下一个图中所示。

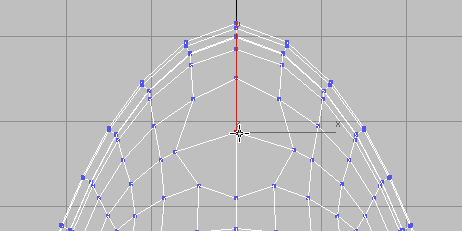

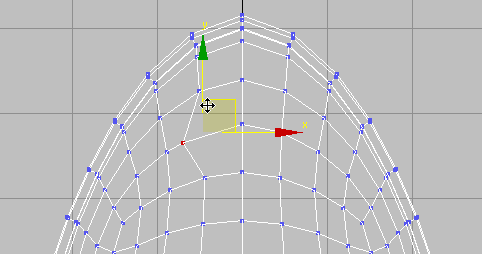

- 选择在中心顶点对面的顶点，然后也
移动该选定的顶点。此外，还移动中心顶点上方和下方的顶点。这样做的目的是创建一个大致呈圆形的对称图形。
- 在功能区“编辑”面板上，激活
（“约束到无”）。
提示： 如果您忘记约束仍处于启用状态，则在变转子对象时可能会出现异常情况。因此，最好一使用完约束就将其禁用。此外，此设置中的按钮的功能类似于单选按钮。不能通过再次单击约束的按钮来禁用约束：必须激活“约束到无”才能禁用当前活动的约束。
创建角的基部：
-

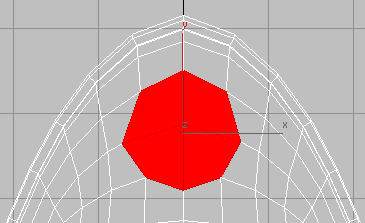

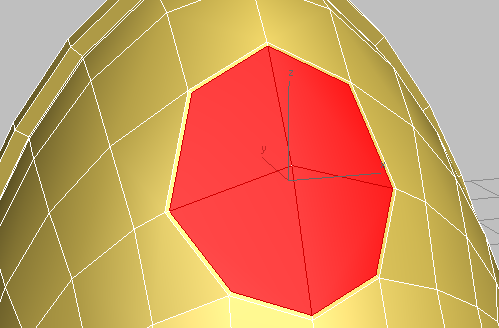

选择圆形四边形组中心处的顶点。
- 在功能区 “多边形建模”面板上，按住 Ctrl 并单击 （多边形）。
这会自动选择共享顶点的所有多边形。
- 将视口切换回“透视”视图，然后执行
环绕操作，以查看角的整个基部。
- 在“多边形”面板上，按住 Shift 并单击
（插入）。

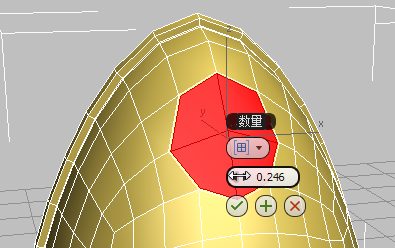

- 在“插入”Caddy 上，将“数量”微调器（第二个控件）拖到与 0.25 似乎的值，然后单击
（确定）。
这将会为选定多边形创建插入边。
使用挤出和倒角为角创建一个槽：
- 在“多边形”面板上，按住 Shift 并单击
（挤出）。

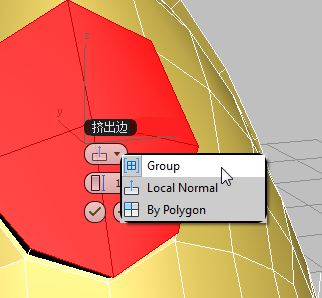

- 在 Caddy 的第一个控件（“挤出类型”）上，从下拉菜单中选择“组”。

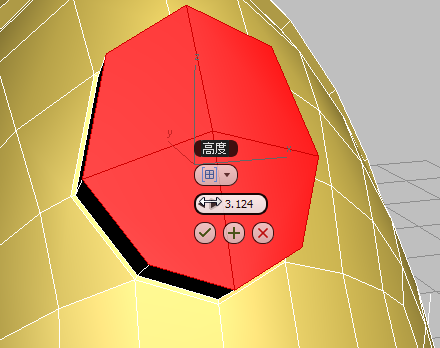

- 将“挤出高度”大约设置为 3.0，然后单击 （确定）。
- 在“多边形”面板上，按住 Shift 并单击
（倒角）。

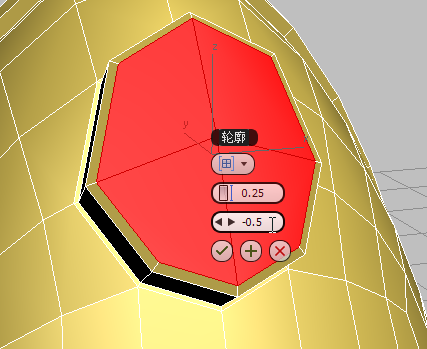

- 在“倒角”工具 Caddy 上，将“高度”值（第二个控件）设置为 0.25，并将“轮廓”值（第三个控件）设置为 –0.5。单击 （确定）。
执行第一次挤出和倒角操作之后的头盔角槽
- 在“多边形”面板上，按住 Shift 并单击 （插入）。

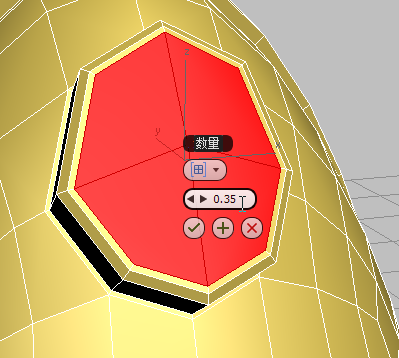

- 在“插入”工具 Caddy 上，将“数量”（第二个控件）设置为 0.35，然后单击 （确定）。
- 在“多边形”面板上，单击 （倒角）。
- 向头盔的内侧轻轻地拖动选定的多边形，然后释放鼠标并轻轻地向下拖动，以在朝向其中心的位置轻轻地对挤出元素执行倒角操作。单击一次结束操作。

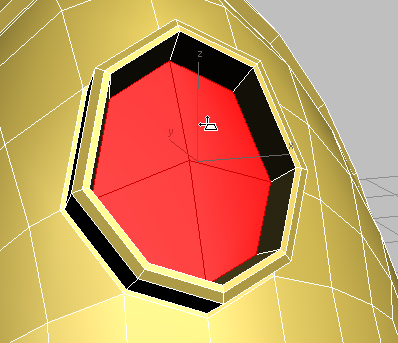

执行第二次挤出和倒角操作之后的头盔角槽

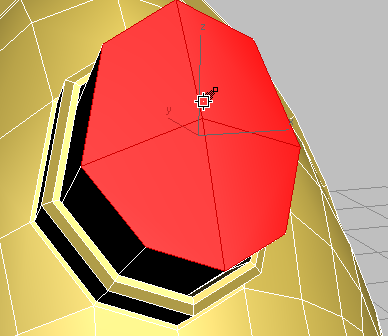

- 再次单击 （挤出）并从头盔中拖出，直到多边形稍微延伸到槽之外。单击以结束挤出操作。
头盔角已准备好进行基于样条线的挤出
此时，您可以继续创建角，方法是将“移动”、“旋转”和“缩放”工具与“挤出”、“倒角”和“插入”多边形工具结合使用。然而，您将通过路径控制挤出。
绘制用于挤出角的样条线：
- 在
“创建”面板上，激活
（图形），然后在“对象类型”卷展栏中，单击以激活“线”。
- 在“创建方法”卷展栏上，同时为“初始类型”和“拖动类型”选择“平滑”。

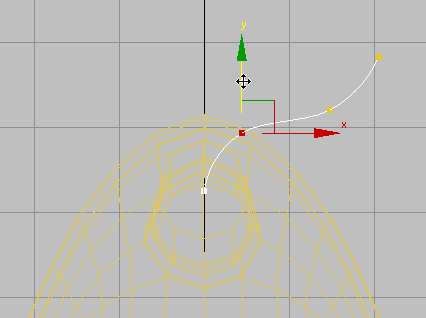

- 按 Alt+W 组合键查看所有四个视口，然后在“顶”视图中绘制一条从角槽延伸的线。单击、拖动并再次单击，直到创建了由四个顶点或五个顶点组成的线。右键单击结束线的创建。
- 在“前”视图中，沿着 Y 轴移动 该线，直到它位于角槽的中心位置。如有必要，同时沿着 x 轴移动它。
- 转到 “修改”面板 “选择”卷展栏，然后激活
（顶点）。
-
最大化“透视”视图，并 移动线的顶点，直到它们形成要创建的角的外形。
-
在其他视口中双击并优化对线所做的编辑工作。
左视图
- 再次单击
（顶点）将其禁用。
挤出角：
-
选择头盔，然后在功能区 “多边形建模”面板，单击 （上一个修改器）以转到“可编辑多边形”层级。
- 激活 （多边形）。
重要： 如果头盔底座顶部的四个面不再处于选中状态，单击后，按住 Ctrl 键并单击以再次选中。
- 单击
（显示最终结果）以将其启用。
- 在“多边形”面板 下拉面板上，按住 Shift 并单击“样条线上挤出”。
样条线挤出的 Caddy 控件的数量要比多数 Caddy 的多。

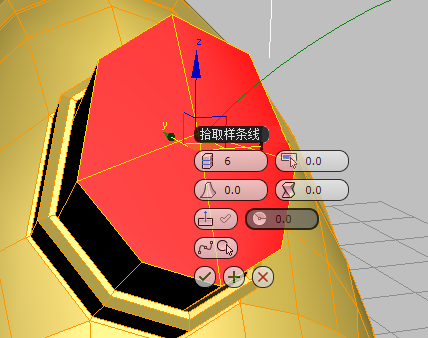

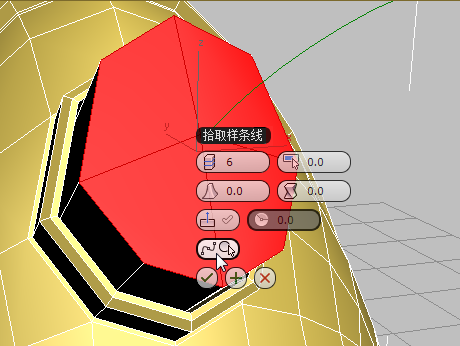

- 单击最后一个控件“拾取样条线”，然后单击先前绘制的样条线。
单击该样条线后，3ds Max 将增长角，但这些角还没有锥化。

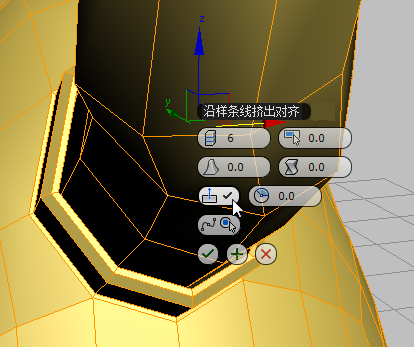

- （可选。）在 Caddy 上，单击“沿样条线挤出对齐”以将其启用。
3ds Max 会将该样条线与原始面的法线对齐，从而使角更垂直于头盔的其余分部。这可能会获得良好的效果，也可能不会，具体取决于所绘制的样条线。

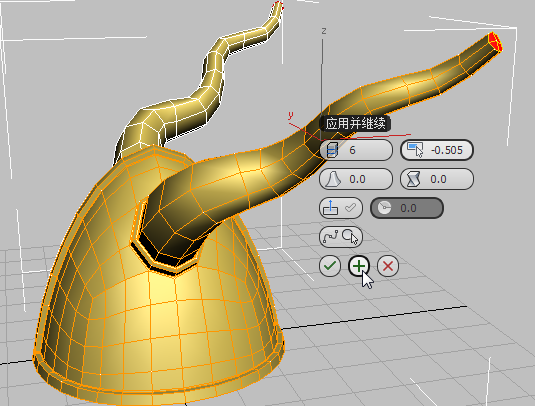

注： 也可以尝试调整“扭曲”和“旋转”（仅当启用“对齐”时才可用）的值。 - 将“锥化量”的值更改为与 –0.5 近似，然后单击
（应用并继续）。
3ds Max 仍将进一步挤出角。在其他视口中可以更容易查看这一点，但也可以浏览“透视”视图，如此图中所示。

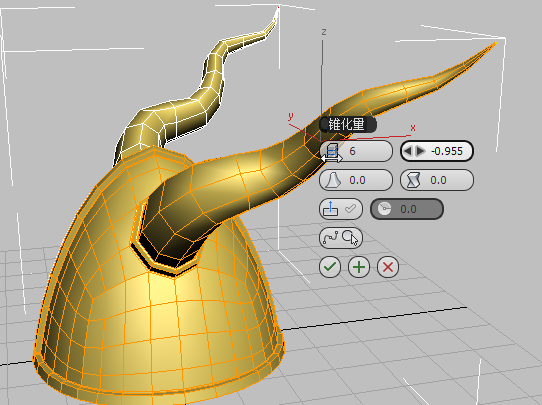

- 更改“锥化量”，使角到达某一点（对于图示的头盔，该值为 –0.955）。单击 （确定）完成这些更改并完成角的创建。

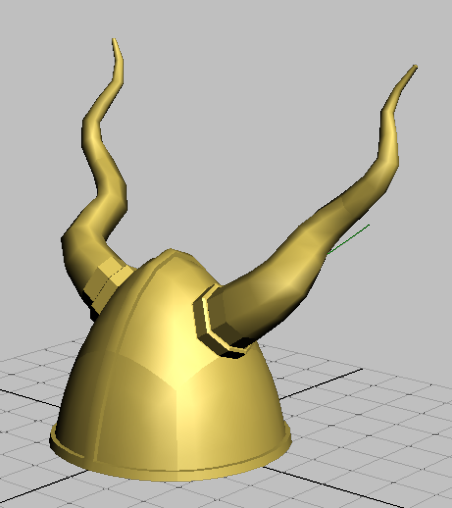

通过沿着路径挤出角，可省去在变换工具与多边形建模工具之间的大量切换工作。
- 在功能区 “多边形建模”面板上，再次单击
（多边形）将其取消激活。
再次统一头盔几何体：
- 打开展开的“多边形建模”面板（单击“多边形建模”标签），然后选择“转化为多边形”，将对象转换为“可编辑多边形”格式。然后按 F4 禁用“边面”。
移除“对称”修改器并将所有镜像多边形集成到模型。
- 再次按 F4 键以重新启用边面。
保存工作：
- 将场景另存为 my_helmet_04。
