使用“设置关键点”制作动画

“设置关键点”模式是 3ds Max 中的一种动画模式，采用该模式，可在角色或层次上尝试使用不同的姿势，然后使用这些姿势在选定的轨迹上创建关键点。

它不同于“自动关键点”模式，采用该模式时每次变换和更改对象动画参数时都会生成动画。在“设置关键点”模式下，要设置关键点，必须执行一个操作（单击“设置关键点”按钮）。这里所有的操作都需手动完成。

机械动画制作人员、法庭物证动画制作人员和工业动画制作人员都会发现“设置关键点”动画提供了一个更精确、考虑周全的工作流程，比“自动关键点”模式更出色。

此示例使用简单的国际象棋以及最快速的可能“将死”（四步移动游戏）来阐释典型的“设置关键点”工作流。

所要制作的动画的移动线路为：

• 白方王翼马前兵前移两格。
• 黑方王的士兵前移两格。
• 白方王翼象前兵前移两格。
• 黑方后斜进将死白方王。

在本教程中，您将学习如何执行下列操作：

• 启用“设置关键点”模式。
• 在“轨迹视图”中使用可设置关键点图标。
• 使用关键点过滤器。
• 使用“设置关键点”创建关键点并使用它的键盘快捷键。
• 及时移动姿势。

技能级别：初级

完成时间：20 分钟

本教程的准备工作

• 如果尚未下载教程文件（MAX 场景和其他资源），请立即下载并将其解压缩到以下项目文件夹中：\Autodesk 3ds Max 2022 tutorials。请参见提供教程文件的位置。
• 依次单击“文件”菜单 > “设置项目文件夹”，并将当前项目设置为 Autodesk 3ds Max 2022 Tutorials。

设置场景：

• 在快速访问工具栏上，单击 （打开文件），导航到 \scenes\animation\set_key 文件夹，然后打开 wood_chess_set.max。
  注： 如果对话框询问是否要使用场景的单位，请接受场景单位，然后单击“确定”。

  此时，场景显示为一盘木制国际象棋。尚未对其进行动画制作。

  提示： 您可能需要在“透视”视口中的棋盘上更紧密地进行 缩放，并 平移一点以便更好地查看它。下图介绍了这种方式。

使用“设置关键点”模式移动兵：

1. 启用 （启用“设置关键点”）。

   与时间滑块背景和活动视口轮廓类似，“设置关键点模式切换”按钮变为红色。

2. 在“透视”视口中， 选择位于右下角的白方马前兵。如果未显示变换 Gizmo，则需右键单击，然后从四元菜单中选择 “移动”。

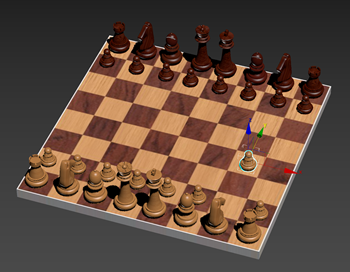

   选定的兵和启用的“设置关键点”模式



   首先，要设置一个关键点，将兵保持在第 0 帧上的位置。

3. 单击 （设置关键点）。

   该按钮会变红片刻。一个关键点显示在第 0 帧的轨迹栏上。

   注： “设置关键点”按钮在“自动关键点”模式下也可以使用。
4. 将时间滑块拖动至第 10 帧。
5. 使用变换 Gizmo，将该兵 前移两格。

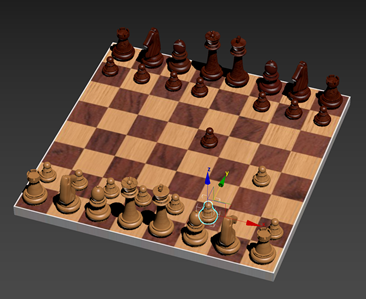

   第 10 帧上的兵位置



6. 单击 （设置关键点）以设置第 10 帧上的关键点。

   第 10 帧时，轨迹栏中出现一个关键点。



   现在，将制作黑方的第一步的动画。

制作黑方后翼兵的动画：

1. 转至第 20 帧。
2. 选择黑方后翼兵。



3. 在键盘上按 K 键。这是“设置关键点”按钮的快捷键。

   轨迹栏中出现一个“黑方”兵的关键点。

4. 将时间滑块拖动至帧 30 处。
5. 将兵前移两格。
6. 将时间滑块拖动至帧 35 处。

   此时，该兵跳回。

   丢弃姿势的原因是未在第 30 帧上设置关键点。这是“设置关键点”和“自动关键点”之间的一个重要差异。通过学习本课，您清楚地看到，如果不设置关键点而使用“设置关键点”，则无法挽救您的工作。

7. 将时间滑块后拖到帧 30 处，然后将该兵再次 移到原位置。

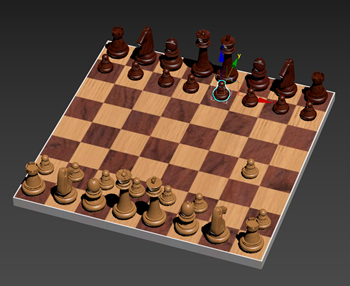

   第 30 帧上的动画



   再次按 K 键设置关键点。

8. 播放动画。

   白方兵先进，黑方兵后进。

制作象前兵的动画：

1. 选择白方王翼象前兵，并转至帧 40。

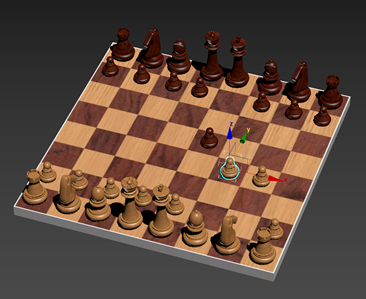

   在第 40 帧上选中此兵。



2. 按 K 键设置关键点。
3. 转至第 50 帧。现在，将该兵 前移两格后，再次按 K 键。

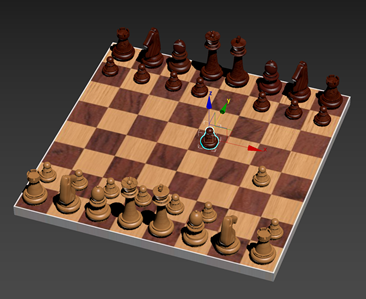

   第 50 帧上的动画



及时移动姿势：

您可能会得到全面设置姿势，但没想到会发现该姿势所在的帧是不对的。有一个简单的窍门，可将姿势及时移动到另一幅帧上。

1. 在帧 50 上， 选择黑方后并按 K 键以设置关键点。
2. 将时间滑块拖动至第 55 帧处。
3. 将该后斜移四格。使用变换 Gizmo 的折角将其同时在 X 和 Y 上移动。

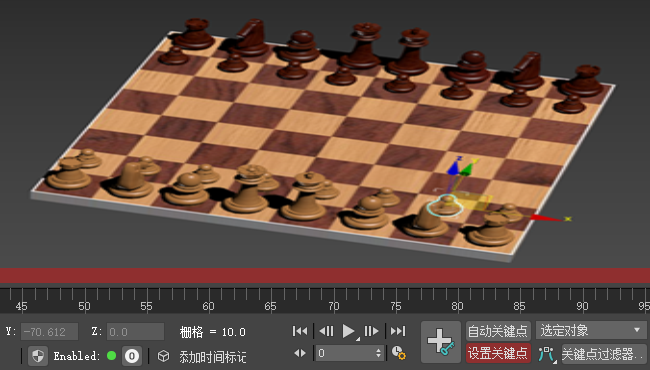

   使用 XY 变换 Gizmo 的折角移动该后。



   提示： 移动该后之前，弧会旋转视口，以便显示出变换 Gizmo 的折角。您也可以按键盘上的 + 键放大 Gizmo。

   假设您意识到该姿势应出现在第 60 帧上而非第 55 帧上。下面是应该执行的操作。

4. 右键单击时间滑块帧指示器（上面显示 55/100），然后将其拖至第 60 帧。

   现在，您位于第 60 帧上，并且后尚未跳回到原来的位置。

5. 单击 （设置关键点）或按 K 键设置关键点。

设置可设置关键点轨迹和关键点过滤器：

上面介绍了如何采用最简单的形式使用“设置关键点”。现在，通过有选择性地确定哪些轨迹将要设置关键点来增加复杂度级别。

黑方后将死了白方王。通常王被将死后，比赛就宣告结束。

此时，将设置可设置关键点轨迹，以便可同时制作王沿其 X 位置和 Y 位置（但不是在 Z 位置）旋转的动画。如果不希望王输：

注： 使用“设置关键点”动画时，首先确定哪些轨迹将设置关键点，哪些轨迹将不设置关键点，这非常有用。在简单变换中，这并不重要，但如果使用“设置关键点”为材质或对象参数设置关键帧，则这一点极其重要。如果未定义哪些轨迹可设置关键点，则在单击“设置关键点”后，所有可制作动画的材质或对象参数都会收到关键点。
1. 选择白方王，然后右键单击并从四元菜单中选择“曲线编辑器”。

   “曲线编辑器”对话框即会显示，其中王的轨迹显示在对话框左侧控制器窗口的顶部。

2. 在“轨迹视图”工具栏上，单击 （显示可设置关键点的图标）。

   白方王的轨迹在控制器窗口中显示为红色的“可设置关键点的”图标。

3. 单击 Z 位置轨迹和“缩放”轨迹旁边的红色图标。

   图标变黑表示它们处于禁用状态。

   现在，无法为王的 Z 位置或缩放设置关键点。但是，仍然可以为王的旋转和 XY 位置轨迹设置关键点。

   如果要为旋转和位置轨迹单独设置关键点，可使用“关键点过滤器”。

4. 转至第 75 帧并在选中白方王后，按 K 键。

   这样可在第 75 帧上创建位置和旋转的关键点。

5. 转到第 90 帧，然后单击 。此按钮位于“设置关键点”按钮的右侧。
6. 在“设置关键点过滤器”对话框中，禁用除“位置”外的所有功能。



7. 关闭“设置关键点过滤器”对话框。

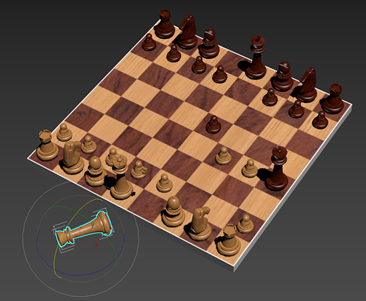

8. 转到帧 100 处，然后将白方王从棋盘取出，放在棋盘左边。 旋转王，使其侧卧，然后单击 （设置关键点）以创建关键点。
9. 播放动画。白方王离开棋盘，但是并未旋转，因为“关键点过滤器”不允许在旋转轨迹上进行键控设置。
10. 单击 并重新启用“旋转”，然后再次关闭该对话框。
11. 转到帧 100 处并 旋转白方王，然后设置一个关键点。
    提示： 如果要使用其他关键点替换某关键点，请删除轨迹栏中的该关键点，然后再次使用 （设置关键点）设置一个新关键点。“设置关键点”不会自动替换一个已经设置好的关键点。
12. 播放动画。现在，旋转已经成为了关键帧的旋转。

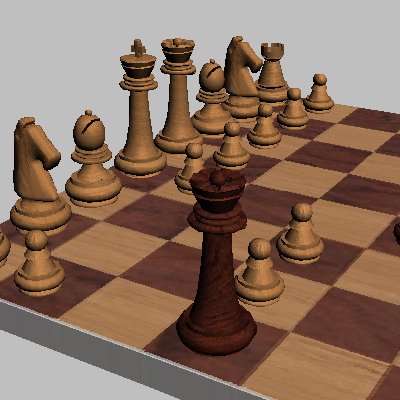

    将死！



13. 禁用 。
14. 将文件另存为 mycheckmate.max。

    您可以 打开 quickest_checkmate.max 以将其与您的文件进行比较。

    要查看“设置关键点”的动画版本，请播放此影片：

摘要

在本教程中，您已学习如何使用“设置关键点”动画。您已学习如何使用“设置关键点”按钮创建关键帧，设置关键点过滤器，以及在“轨迹视图”中使轨迹成为可设置关键点轨迹。学习这些课程对您制作复杂结构的动画会有很大的帮助。
