使用“曲线编辑器”改进运动

“曲线编辑器”是“轨迹视图”功能的一部分，“轨迹视图”功能是用于管理和调整动画的通用工具。

设置场景：

• 从前一课程继续。

打开“曲线编辑器”：

• 右键单击篮球，然后从四元菜单中选择“曲线编辑器”。

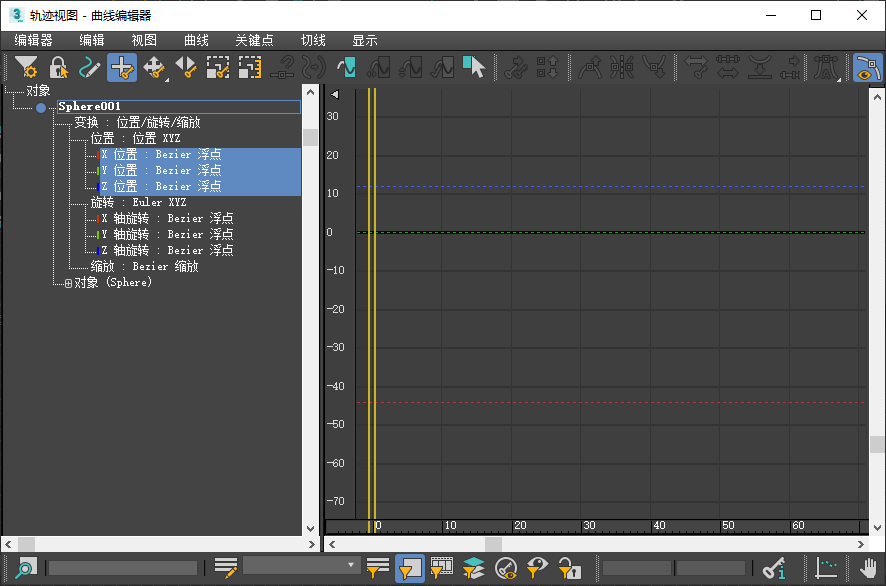

  3ds Max 将打开“曲线编辑器”。刚刚创建的球轨迹会显示在左侧，而曲线本身会显示在右侧的曲线窗口中。



  提示： 如果“曲线编辑器”打开后轨迹和曲线不显示，请在左侧的控制器窗口中平移，直到看到位置轨迹，然后按住 Ctrl 键并单击以高光显示它们。

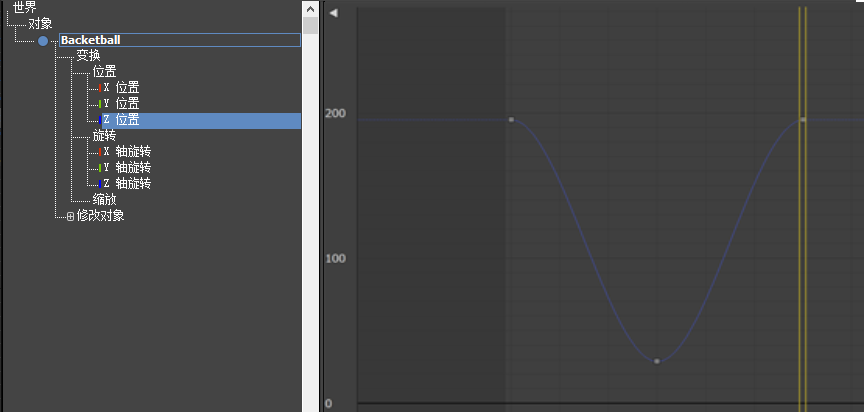

  蓝色的 Z 轨迹清楚地显示球的上下移动。X 和 Y 轨迹都是平的，这表示这两个轴没有变化。实际上，球应该沿 Y 轴移动，就像在它落下时对它施加了某种前进的动力一样。

  注： 轨迹曲线就像变换 Gizmo 上的轴一样进行了颜色编码：X 为红色，Y 为绿色，Z 为蓝色。

更改坐标系：

“曲线编辑器”显示“世界”坐标。默认情况下，视口显示“视图”坐标。

• 在主工具栏上，打开“参考坐标系”下拉列表，然后选择“世界”。



  提示： 使用“轨迹视图”时，为了避免出现混乱，将参考坐标设置为“世界”，以便视口和“轨迹视图”窗口显示相同的坐标。

沿 Y 轴添加移动：

1. 将时间滑块拖动至帧 30 处。

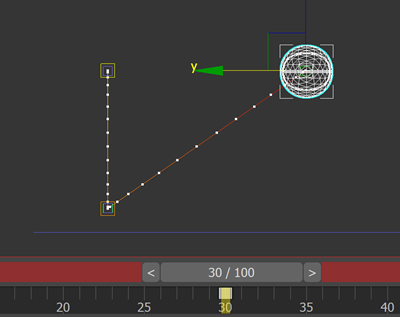

2. 激活“左”视口。再次启用 ，然后沿 Y 轴向右移动球。

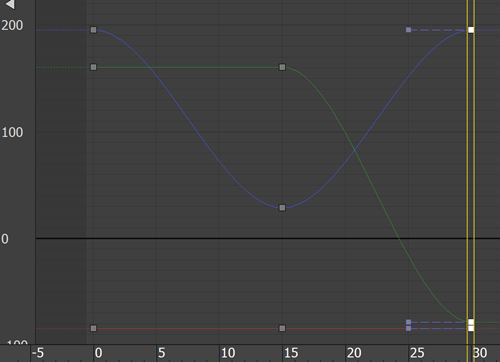

   “曲线编辑器”中的曲线也会更新，以反映您进行的更改。



   这看上去并非完全正确：正如您在拖动时间滑块后所看到的一样，球垂直下落，然后向前滚动。但是，我们希望得到的效果是平滑向前运动，就像在本课开头的图中一样。问题出在第 15 帧处的 Y 位置关键点上，该关键点将球锁定到第 0 帧处的 Y 位置。

3. 禁用 。
4. 在“曲线编辑器”中，沿绿色曲线单击“Y 位置”关键点以将其选中。

   选中该关键点后，它会变为白色。此外，它还会显示一些切线控制柄。

5. 按 Delete 键以删除帧 15 处的“Y 位置”关键点。

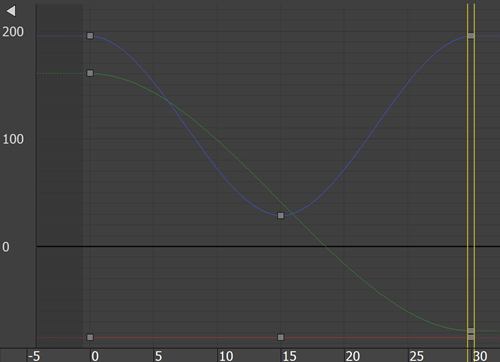

   现在，篮球从帧 0 移向前至帧 30 处，就像您在滑动时间滑块后看到的一样。动画看上去仍旧非常机械，但稍后便可对其进行改进。

   注： “X 位置”轨迹仍旧是平的，这表示沿该轴没有变化。您可以删除 X 轨迹中的所有关键点，这不会对动画造成影响。

显示重影以改进视口中的动画显示：

可以显示移动对象的“重影”图像，以帮助可视化动画。

1. 从菜单栏中，选择“视图”>“显示重影”以将其启用。

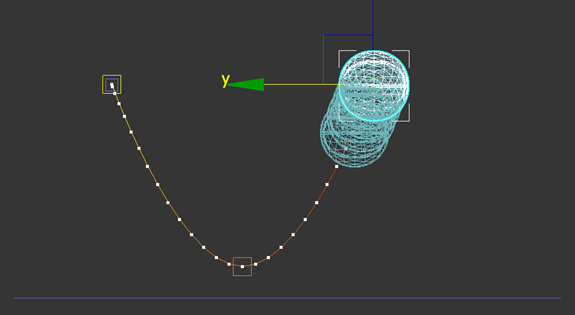

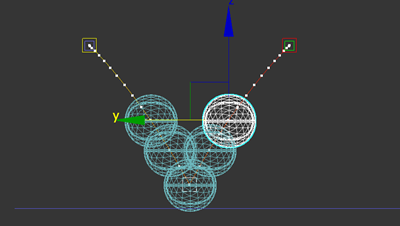

   现在，当您拖动时间滑块时，视口会显示球所历经的位置的重影图像。



   默认重影紧密分布，并且难以读取。您可以通过更改默认设置来对此进行改进。

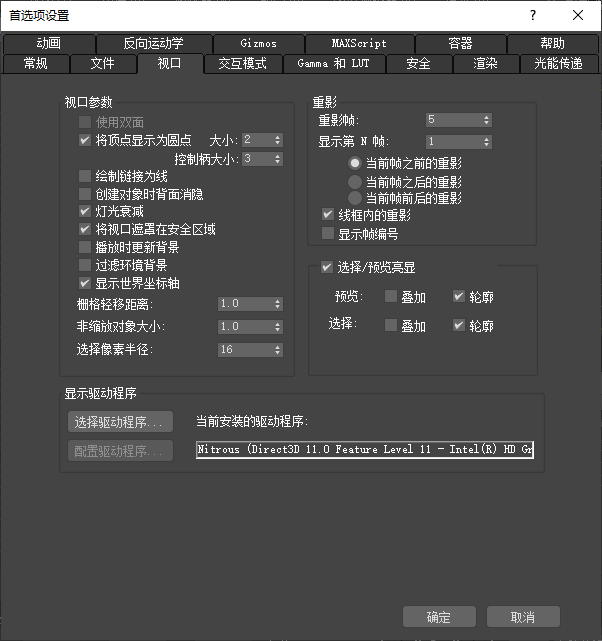

2. 从菜单栏中，选择“自定义”“首选项”。转到“视口”选项卡。



3. 在“重影”组中，将“重影帧”的值更改为 4，并将“每 N 帧”的值更改为 2。单击“确定”。

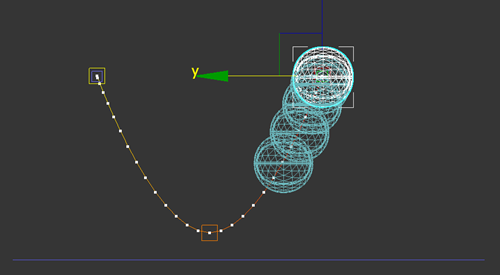

   现在，当您拖动时间滑块时，会看到重影减少。重影的间隔是两帧。这样，可以轻松地查看动画的前进情况。



在 Z 轴调整反弹的计时：

1. 在“曲线编辑器”“控制器”窗口（左侧的对象和轨迹的列表）中，单击“Z 位置”轨迹以显示该轨迹的曲线。



2. 单击帧 15 处的“地面”关键点以将其选中（也可以通过围绕该关键点拖动框来将其选中）。
3. 在“轨迹视图 - 曲线编辑器”工具栏中，单击 （将切线设置为快速）。



4. 拖动时间滑块。
   注： 视口中的轨迹显示不会更新，除非您移动时间滑块。

   现在，已经捕捉到反弹，这使它看上去更像真正的反弹。



调整篮球的前进运动：

正如自动关键点对球的上下运动进行的处理一样，它将缓入、缓出应用到球的前进运动。但这并不是必需的，实际上会在您重复反弹（将在下一部分执行此操作）时产生一些奇怪的效果。

1. 在“曲线编辑器”“控制器”窗口中，单击“Y 位置”轨迹以显示该轨迹的曲线。

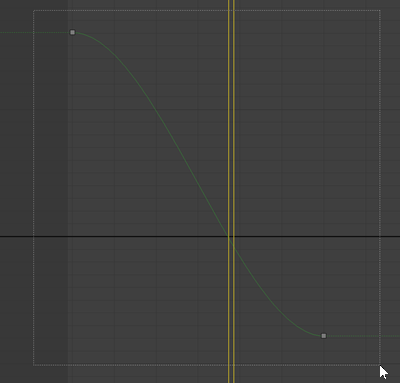

2. 拖动以选择该轨迹中的起始关键点和结束关键点。



3. 在“轨迹视图 - 曲线编辑器”工具栏中，单击 （将切线设置为线性）。

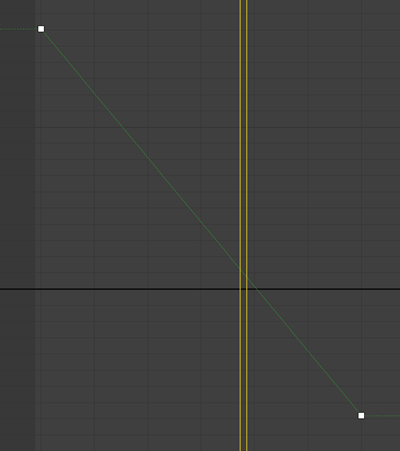

   3ds Max 会从此轨迹中移除减缓曲线，从而使前进运动均匀一致。



保存工作：

• 将场景另存为 my_bouncing_basketball_adjusted.max。

下一节

重复反弹
