导入 Simulation CFD 文件

无论您希望如何可视化 CFD 数据，第一步都是导入从 Autodesk Simulation CFD 等应用程序保存的 CSV（逗号分隔值）文件。

注： 自 3ds Max 2022 起，弃用此处介绍的 CFD 工作流，在将来的版本中可能会将其删除。

安装的工具假定 CSV 文件是使用默认设置从 Simulation CFD 中保存的。从其他应用程序保存的 CSV 文件格式可能会有所不同，例如，具有不同的数据或列顺序。要可视化这些文件，可以使用安装目录 MaxCreationGraph\ 文件夹中的复合和工具作为导向，通过 Max Creation Graph 创建自定义工具。

1. 选择“创建” > “AEC 对象” > “CFD 可视化” > “MCG 创建 CFD 数据对象”。
2. 浏览并选择 CSV 文件。

   出于学习和测试目的，安装目录的 sceneassets\CFD\ 文件夹中有一个样例 CSV 文件，以及相应的 SAT 文件。

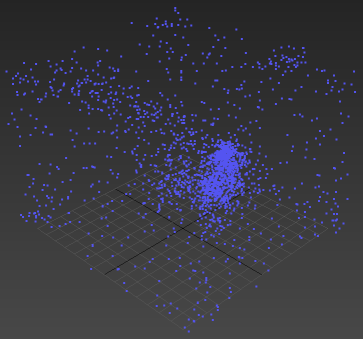

   将使用 CSV 文件中各个位置处的顶点创建 CFDImportObject。默认情况下，它将处于世界坐标系原点。变换该对象不会产生可见效果，但不应执行此操作，因为这会导致很难对齐用于可视化的对象。



3. 如果需要，请在“修改”面板中选择 CFDImportData 操作符并调整选项。
   • 设置“焊接距离”来合并在彼此指定半径内的点。
   • 单击“CSV 文件”按钮以选择其他数据文件。
   • 如果文件已从 Simulation CFD 重新保存，单击“强制重新加载”按钮可从磁盘重读该文件。
4. 选择 CFDKeepNVertices 修改器并设置要保留的点数。CFD 模拟包含的数据通常比基本可视化需要的要多，减少点数可以加快计算。
5. 如果需要，可以通过将对象转换为可编辑网格或多边形（例如，通过在视口中右键单击该对象，然后从“转换为:”菜单中选择相应的项目），进一步加快可视化流程中的后续步骤。这将“冻结”对象并防止其更新和重读 CSV 文件。

   如果要保留场景中的“活动”对象，则需要克隆其副本并转换该副本。

6. 如果需要，可以隐藏对象，这样其顶点便不会阻挡将添加用于可视化的对象。
