Surface Continuity

检查曲面之间和曲面内部的位置、相切平面和曲率连续性。

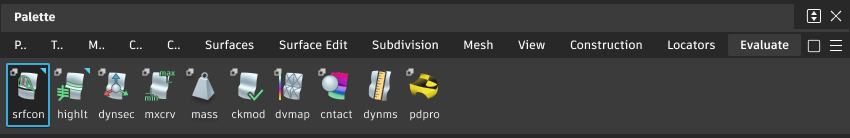

从“Evaluate”工具箱访问此工具：

“Surface Continuity”选项

查找

  • G0 Positional Continuity - 仅检查曲面之间的间隙（标有“P”符号）。

  • G1 Tangent Continuity - 检查间隙和切线间断（标有“T”符号）。

  • G2 Curvature Continuity - 检查间隙、切线和曲率间断（标有“C”符号）。

提示：要在“Surface Continuity”标注的多个实例上切换“G0 Position Continuity”、“G1 Tangent Continuity”和“G2 Curvature Continuity”，请使用视口中的“Position”、“Tangent”或“Curvature”按钮在连续性类型之间切换，或使用空格键循环切换。

Check Spacing By

  • Arc Length - 沿曲面以等距点检查连续性，这些检查点由“Distance Between Checks”选项确定。
  • Per Span - 在每个跨距中按一系列点检查连续性，这些点的数量与“Preferences”>“Construction Options”窗口中“Fitting”>“Curve Fit Checkpoints”选项的值相等。

Distance Between Checks

“Distance Between Checks”是指使用“Arc Length”选项时连续性检查之间的弧长距离。

只有“Check Spacing By”为“Arc Length”时才会显示此选项。

Display Options

Locator Persistence

如果选中此选项，则曲面连续性指示器可以变为永久性标注，这些标注会随着几何体的更改而更新。

注意：只有通过单击显式选择边界（而不是通过拾取框选择曲面，或在选择该工具之前选择曲面），“Locator Persistence”才会起作用。

Check Interior

如果选中此选项，则将在曲面内部沿多余节点等参曲线检查和显示连续性。

Show Max Labels

如果选中此选项，则将显示最大位置、切线角度和曲率偏差点。但请注意，只有部分边界的间断（间隙、切线或曲率中断）超出公差时才会显示这些标签。

Show Deviation

检查位置连续性 (G0 Positional Continuity) 时，选中此选项可显示一个梳，该梳显示两个曲面之间的位置偏差。您可以使用 缩放梳，使用 编辑梳中的步长。

Show Edge Labels

如果选中此选项，则最初沿边界显示的是用于显示间断区域（“O”、“C”和“T”标签）的指示器。红色符号表示最大间断区域。蓝色符号表示最小间断区域。

注意：如果启用“Show Comb”，则不会显示任何标签。

Show Comb

选中该选项可以查看表示间隙、切线中断和曲率中断的梳线。

Auto Scale

只有启用“Show Combs”时，才会显示此选项。当选中“Auto Scale”时（默认），将自动计算偏差梳的比例，使其与对象大小成等比。

如果未选中此选项，则将显示三个“Scale”数字字段（分别表示位置、切线和曲率偏差），以便您在创建过程中设置梳的比例。

Scale

利用三个值（它们分别表示位置、切线和曲率偏差），您可以在创建过程中通过这三个值调整梳的比例。只有在禁用“Auto Scale”时，这些值才可用。

“Surface Continuity”工作流

使用“Surface Continuity”工具可检查曲面的共享边上的偏差和连续性。检查位置连续性 (G0) 时，还会添加偏差梳。

注意：可以使用“Pick”>“Locator”工具同时选择位置连续性标注 () 和偏差梳。

使用“Deviation”>“Angular Deviation”工具可检查曲面之间的切线连续性 (G1)，无论它们是否已实现位置连续性 (G0)。

检查曲面之间的连续性

  1. 通过执行下列任一操作拾取要检查的曲面：

    • 两条连接的边。
    • 选择第一条边，然后按 Ctrl + 选择第二条边。
    • 按 Shift + ，然后框选两条边。

  2. 选择“Surface Continuity”工具 。

    该工具将沿共享边显示一些符号，这些符号表示每个采样点处的连续性和偏差。

    对于非常复杂的模型，该计算过程可能需要花费很长的时间。要取消检查，请按 。

    提示：要检查所有偏差和连续性，请启用所有选项：“Locator Persistence”、“Show Max. Labels”、“Labels”、“Check Interior”、“Show Edge Labels”、“Show Comb”和“Show Deviation”（仅适用于“GO Positional Continuity”）。

  1. 执行以下任何操作：

    • 单击某个边将其添加到检查范围或从其移除。按住 并单击某个曲面以添加或移除该曲面。
    • 在空白处拖动 以更改任何活动偏差精梳图的缩放比例。
    • 在空白处拖动 以更改采样密度。
    • 使用 单击某个边使其在偏差梳和符号显示之间切换。
    • 沿某个边拖动 ，在鼠标指针下方的点上显示详细数字信息。
    • 打开“Prompt Line History”窗口，查看该工具记录的有关曲面间连续性和偏差的任何消息。

  2. 要在“Surface Continuity”标注的多个实例上切换“G0 Position Continuity”、“G1 Tangent Continuity”和“G2 Curvature Continuity”，请使用视口中的“Position”、“Tangent”或“Curvature”按钮在连续性类型之间切换，或使用空格键循环切换。

    注意：如果切换到“G1 Tangent”或“G2 Curvature”连续性，则在实现 G0 连续性之前，G0 标注将与偏差梳一起保留，以指示连续性失败。

符号显示的含义

线型含义
浅绿色虚线。边没有相邻曲面，或相邻曲面未选定。按住 并单击曲面以将其选中。
亮绿色选定的等参曲线具有所需连续性。
深绿等参曲线具有所需连续性。
黄色选定的等参曲线连续性中断。
红色等参曲线连续性中断。
符号含义
十字已达到要求的连续性。
T切线/法线中断。
C曲率中断。
O公共边中出现间隙（将“O”看做孔）。
蓝色符号测量得到的最小偏差。（如果最小偏差为 0，则不会显示。）
红色符号测量得到的最大偏差。

如果更改了界面颜色首选项，则这些颜色可能会不同。

下列情况下应执行什么操作

希望所有曲面上的精梳图都使用相同的缩放比例。

  1. 按住 Shift 键并选择“Continuity”>“Surface Continuity”工具 。
  2. 启用“Show Combs”，然后关闭“Auto Scale”。
  3. 在三个“Scale”字段中分别为“Positional”、“Tangent”和“Curvature”偏差梳输入比例系数。

希望更改公差。

选择“Preferences”>“Construction Options”，然后打开“Tolerances”和“Continuity”部分。

计算所需的时间过长。

  1. 按住 Shift 键并选择“Continuity”>“Surface Continuity”工具 。
  2. 增大“Distance Between Checks”设置以减少该工具计算的采样点。
