Min/Max Curvature

模式

选择是仅针对“Active”（拾取）对象计算曲率值还是针对“All”对象计算曲率值。默认设置为“All”。

Curvature Type

选择曲率值的计算方法：

• Mean - 使用两个主曲率的平均值来估算每个点的平均曲率。

• Gaussian - 使用两个主曲率的乘积。Gaussian 值是派生值，而不是真正的半径。

• Principle Minimum/Principle Maximum - 使用最小或最大曲率值。例如，穿过每个点的最陡或最平缓曲线的曲率。

“Mean”和“Gaussian”选项在检测曲面不规则性时最为有用。“Principle Min/Max”选项在查找反曲率点时最为有用。

设置最小/最大曲率工具

• 将“Mode”选项设置为“Active”，然后单击“Save”。

显示最小曲率值和最大曲率值

1. 拾取要测量的曲面。

   注意：如果拾取了多个曲面，则会针对所有曲面计算最小曲率值和最大曲率值，而不是针对每个曲面分别计算。

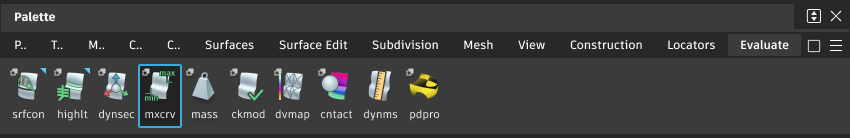

2. 选择工具。

   该工具将亮显曲面上达到最小曲率和最大曲率的点，并打开显示详细信息的窗口。
