Deviation Map

将一组网格与一组 NURBS 曲面之间的偏差（距离）显示为曲面上的彩色错误贴图。您还显示两组曲面或两组网格之间的偏差。

从“Evaluate”工具箱访问此工具：

Deviation Map Control

Ramp Distance

在颜色渐变上显示的曲面和网格之间的最大距离。偏差大于此值的曲面区域将以纯色（红色或紫色）显示。默认值为 10.0。

Acceptable Distance

网格和曲面之间可接受偏差的上限。偏差小于此值的曲面区域将以绿色显示。默认值为 1.0。

如果偏差值介于“Acceptable Distance”和“Ramp Distance”之间，则曲面将显示中间色，如渐变中所示。

注意：“Ramp Distance”必须始终大于“Acceptable Distance”。

Absolute Value Ramp

如果您不关注偏差的方向，而只希望查看绝对偏差值，请启用此选项。

Use Bands

如果您希望以纯色带显示渐变，而不是以逐渐变化的颜色显示，请启用此选项。

“Deviation Map”工作流

您可显示一组网格与一组 NURBS 曲面之间、两组网格之间或两组 NURBS 曲面之间的偏差（距离）的彩色错误贴图。

显示网格与曲面间的偏差错误贴图

  1. 选择一个或多个曲面，然后单击“Accept”按钮。

  2. 选择一个或多个网格，然后单击“Go”按钮。

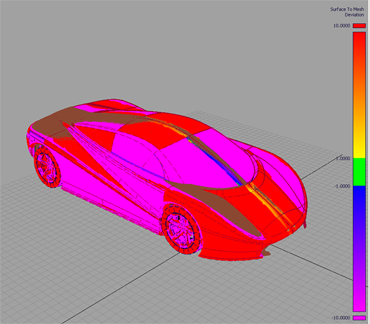

    曲面上将显示偏差错误贴图，并显示颜色渐变（偏差渐变）。

显示曲面与曲面间的偏差错误贴图：

  1. 选择一个或多个曲面。

  2. 单击“Accept”按钮。

  3. 单击“Surfaces”按钮。

  4. 选择第二组曲面。

  5. 按“Go”按钮。

    此时将在第一组曲面上显示偏差错误贴图，并显示颜色渐变（偏差渐变）。

显示网格与网格间的偏差错误贴图：

  1. 单击“Mesh”按钮

  2. 选择一个或多个网格。

  3. 单击“Accept”按钮。

  4. 选择第二组网格。

  5. 按“Go”按钮。

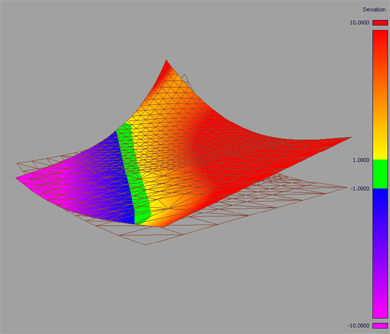

    此时将在第一组网格上显示偏差错误贴图，并显示颜色渐变（偏差渐变）。

    注意：也可以在进入工具前选择第一组网格或曲面。

调整颜色渐变的显示

渐变中心的颜色（绿色）表示的是偏差值在“Acceptable Distance”范围之内的区域。渐变两端的颜色表示的是任一方向上的偏差值都高于某个最大值（“Ramp Distance”）的区域。如果偏差值介于这两个值之间，曲面将显示中间色，如渐变上所示。可以按如下方式调整渐变上的颜色分布：

  1. 双击该工具以打开选项框。

  2. 使用“Acceptable Distance”和“Ramp Distance”滑块修改色标中的公差带。

    曲面上的偏差错误贴图将随之更新。

    注意：“Ramp Distance”是颜色渐变上显示的曲面和网格之间的最大距离。该值应始终大于“Acceptable Distance”。

  3. 如果您不关心偏差的方向而只希望了解偏差的绝对值，请启用“Absolute Value Ramp”选项。

  4. 如果您希望渐变显示固定色带而不是渐变颜色，请启用“Use Bands”选项。

删除偏差贴图

在翻转视图或进行其他视图操作过程中，偏差错误贴图将保持不变。对几何体进行修改时，错误贴图也会随之更新。

  • 要移除贴图，请在“Diagnostic Shading”中选择“Shading Off”按钮
