Curvature

Curvature Type

选择计算曲面上曲率的方法：

• Mean - 计算曲面上每个点的两个主曲率的平均值。

• Gaussian - 将曲面上每个点的两个主曲率相乘。

• Principal Min/Principal Max - 使用最小或最大曲率值（即，使用通过每个点的最陡或最平曲线的曲率）。

“Mean”或“Gaussian”曲率在检测曲面不规则性时最为有用。“Principal Min”或“Max”曲率在检测反曲率点时最为有用。

Curvature Value

输入要创建的等曲率线的曲率值。

“Curvature”工具沿这些曲率恒定的线创建面上线。

Subdivisions

面上线的投影质量，其值的范围为 1 至 6。此值越高，结果就越精确。对于草图质量，可使用较小的值；对于最终结果，应使用较大的值。

Control Options

Auto update

在更改“Curvature”窗口中的值时，将自动更新面上线。

Create History

保存新面上线的历史，供以后进行编辑。如果启用“Create History”，您可以修改曲面，面上线也将随之更新。

Buttons

Update

“Auto Update”处于禁用状态时，使用此按钮可更新面上线，使其与当前选项相对应。

Undo All

撤消通过该工具所做的所有更改并返回到原始曲面。

Next

完成在当前曲面上创建面上线的过程并提示要评估的新曲面。

沿曲率恒定的线创建面上线

1. 拾取要在其上创建面上线的曲面。

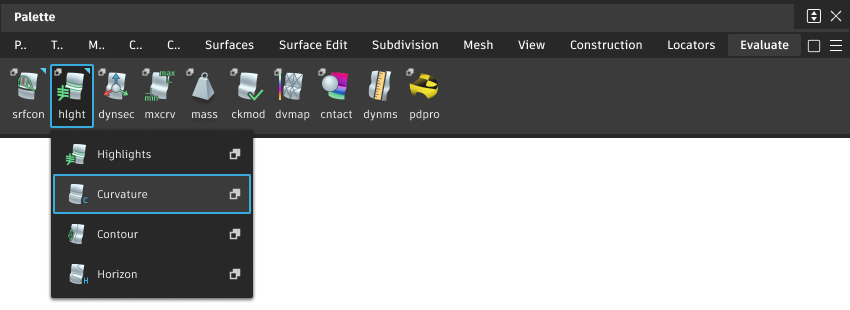

2. 按住 Shift 键并选择“Curvature”工具。

   此时将打开“Curvature”控制窗口。

3. 单击“Go”按钮。

   此时会创建面上线。

4. 在控制窗口中设置下列选项：

   • “Curvature Type”。

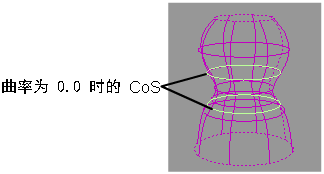

   • 创建面上线所用的“Curvature Value”。例如，输入 0 将沿反曲率线创建面上线。
   • 将“Subdivision”选项设置为从 1 到 6。数字越大，结果越精确。对于草图质量，可使用较小的值；对于最终结果，应使用较大的值。

   面上线随选项值的修改进行更新。



   If Auto Update is off, click Update to create the curves-on-surface.

5. 单击其他曲面对其进行评估，或者取消对活动曲面的选择。

6. 单击控制窗口中的“Undo All”按钮移除面上线。
