Highlights

Light Origin

第一束灯光的原点（中心点）的三维坐标。

使用该工具时，可以使用高光操纵器来设置原点。

Direction Type

选择“Rotation”或“Vector”。

Light Direction

光源指向的方向。

使用该工具时，可以使用高光操纵器来设置此向量。

Number of Lights

创建面上线高光所基于的灯光数。

如果使用多个灯光，则这些灯光应始终是互相平行的。

Light Width

单个光源的宽度。此选项仅在“Number of Lights”为 1 时才可用。

将宽度设置为 0 可创建一条面上线。将宽度设置为大于 0 的值可以创建两条与宽高光的边相对应的面上线。

如果启用“Visual”，则此选项不起作用。

Light Spacing

多个光源之间的间距。此选项在“Number of Lights”大于 1 时显示。

Vector/Plane/Point

输入点/向量/平面的名称，以定位“Surface Evaluate”操纵器或使此操纵器与之对齐（也可以单击某个点/向量/平面，将“Surface Evaluate”操纵器与之对齐。或者可以在选择该工具之前选择点/向量/平面以及曲面）。

Subdivisions

面上线的投影质量，其值的范围为 1 至 6。此值越高，结果就越精确。对于草图质量，可使用较小的值；对于最终结果，应使用较大的值。

Visual

快速绘制多段线，而不是面上线。

这些线主要用于显示。虽然可以拾取这些线（例如，将其删除），但无法使用它们来创建几何体。

Display Tolerance

选中“Visual”时，此值将独立于镶嵌细分公差定义可视曲线的质量。这样一来，您便可以将可视公差设置为较小的值，以获得更好质量的可视曲线，而无需减少用于着色显示的镶嵌细分公差。

左：可视公差 = 0.1 mm。右：可视公差 = 0.001 mm。

Control Options

Auto update

在更改窗口中的值时，将自动更新面上线。

Create History

保存新面上线的历史，供以后进行编辑。如果启用“Create History”，您可以修改曲面，面上线也将随之更新。

Buttons

Update

“Auto Update”处于禁用状态时，使用此按钮可更新面上线，使其与当前选项相对应。

Undo All

撤消通过该工具所做的所有更改并返回到原始曲面。

Next

完成在当前曲面上创建面上线的过程并提示要评估的新曲面。

1. 拾取要在其上创建面上线的曲面。

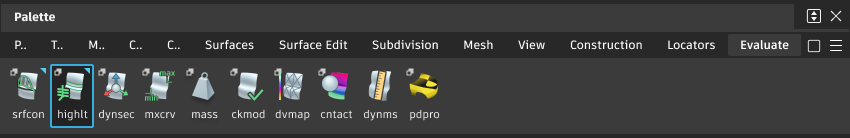

2. 按住 Shift 键并选择该工具。

   此时将打开“Highlights”控制窗口并显示高光操纵器。

   注意：选择“Visual”选项时，可绘制快速多段线，而不是面上线。这些线主要用于显示。虽然可以拾取这些线（例如，将其删除），但无法使用它们来创建几何体。使“Visual”处于未选中状态可创建面上线。

3. 单击“Go”按钮。

   此时会创建面上线。

4. 在选项窗口中设置以下选项：

   • 创建高光效果所需的“Number of Lights”。
   • “Light Spacing”（如果有多个灯光）或“Light Width”（如果只有一个灯光）。
   • 将“Subdivision”选项设置为从 1 到 6。数字越大，结果越精确。对于草图质量，可使用较小的值；对于最终结果，应使用较大的值。

   修改选项值时，面上线会随之更新。（如果未更新，请启用“Auto Update”，或单击“Update”以创建面上线。）

   操纵器将反映这些更改。



5. 拖动操纵器上的各个控制柄来定位灯光并设置灯光方向，或在“Highlights”窗口的“Light Origin”、“Light Direction”和“Vector/Plane/Point”字段中键入确切值。

   面上线将更新。

6. 单击其他曲面对其进行评估，或者取消对活动曲面的选择。

7. 单击控制窗口中的“Undo All”按钮移除面上线。
