Mesh Stitch

密封网格中各组件边界之间的间隙。此工具最适合消除边界之间的狭窄间隙。要填充较大的开口,请使用“Mesh Hole Fill”。

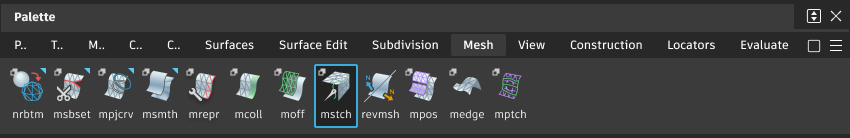

从“Mesh”工具箱访问此工具:

“Mesh Stitch”控制选项

Tolerance

此公差用于确定应将哪些边界缝合在一起。如果两个边界在某些点的距离大于此值,则无法在该点将两个边界缝合在一起。

“Mesh Stitch”工作流

  1. 选择“Mesh Stitch”工具。

  2. 选择一个网格。

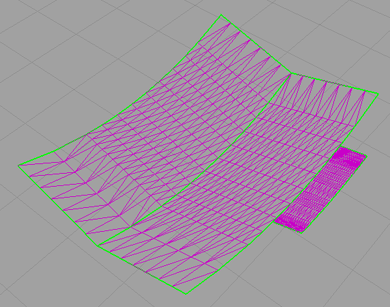

    组件之间的所有边界将以绿色亮显。

    提示行指示找到的边界数以及当前选择的边界数。

    注意:网格必须至少有两条边界,“Mesh Stitch”才能对网格起作用。

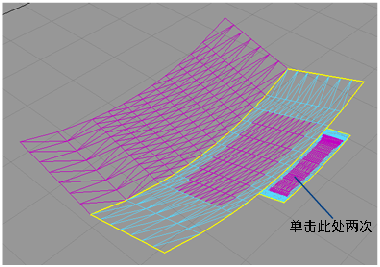

  3. 选择形成要缝合的组件对之间缝隙的两条或多条边界。

    边界将变为黄色,相邻的三角形以浅蓝色亮显。

    注意:无需放大即可单击各个边界。如果单击缝隙两次,“Mesh Stitch”即会选择这两条边界。

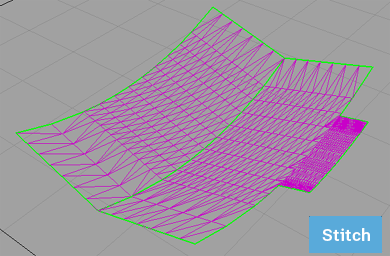

  4. 单击“Stitch”按钮。

    此时会通过移动和合并顶点并根据需要创建新的顶点,缝合缝隙边缘的所有间隙。
