Mesh Cut

Keep intersection history

如果选中此选项，网格相交（网格与曲面相交或网格之间相交）、剪切以及设置子集时将保留构建历史。移动其中任何构造函数对象都将更新该相交。

沿投影曲线剪切网格

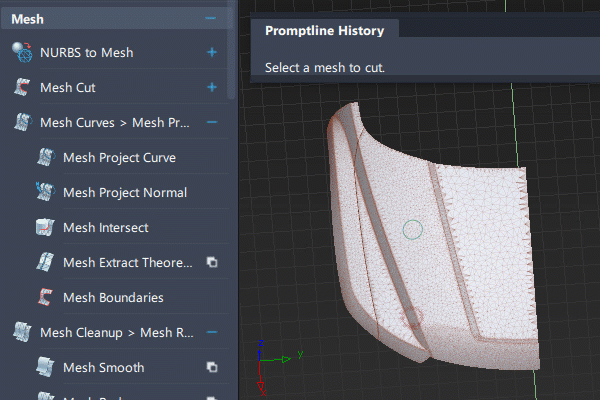

1. 选择“Mesh Cut”工具 。

2. 按照工具的提示选择网格和投影曲线。（这些曲线必须继续保持其构建历史不变。）

3. 单击窗口右下角的“Cut”按钮。

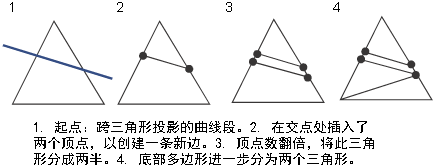

   此时会沿投影曲线边界分割三角形而创建单个组件（请参见下图）。



   注意：此时，您可以按照下列步骤将网格拆分为单独的对象，也可以退出该工具，然后使用 Mesh Subset 工具 拆分网格。

将网格进一步拆分为与组件相对应的单独网格

1. 通过单击选择一个或多个组件（边界曲线之间的区域）。

2. 根据要执行的操作类型，选择单击“Keep”、“Discard”或“Divide”按钮（位于窗口的右下角）。

   Keep：单击此按钮将保留在步骤 4 中选择的组件（作为单一网格）并丢弃其余组件。

   Discard：单击此按钮将丢弃在步骤 4 中选择的组件并保留其余组件（作为单一网格）。

   Divide：单击此按钮将提取所有组件并使其成为单独的网格对象。

   子网格上新边的平滑度与输入曲线的平滑度相同。

   注意：一旦对网格进行了分割，即使使用了 Mesh Merge 工具 将逻辑曲面合并为一个网格，分割的三角形也无法再次熔合成为一个三角形。



构建历史

如果通过将网格与其他网格或曲面相交而创建了网格上曲线，然后将其用于剪切和拆分网格，则可以通过确保启用“Mesh Cut”工具中的“Keep intersection history”选项来保留构建历史。

如果“Keep intersection history”处于启用状态（默认设置），则移动任何构造函数对象都将更新相交位置。
