Mesh Subset

Make subsets invisible

选中此选项后，将隐藏包含子集网格的新 DAG 节点。

选择“Display”>“Visible”使其再次可见。

选择模式

定义在网格上选择三角形的方式：

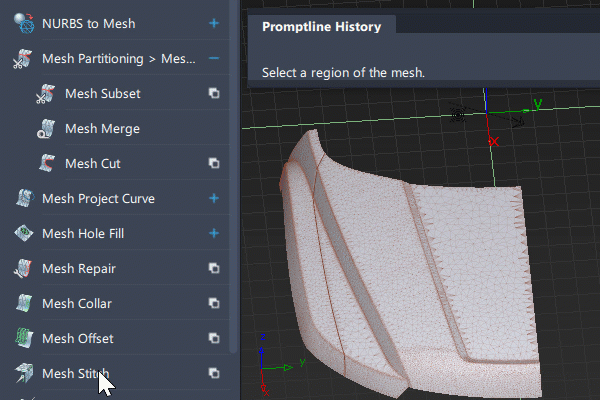

• Normal Angle - 单击网格的区域来选择相连的三角形范围，其中，所选三角形的法线与单击的三角形的法线之间的角小于“Max Angle”设置为“Normal”的设置。右键单击可取消选择。继续单击可添加到选择或从选择中减去。

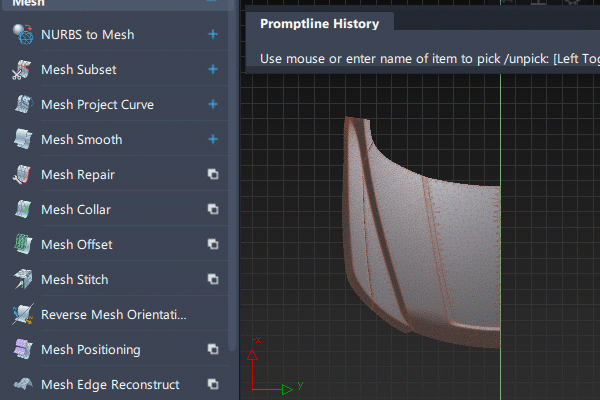

• Brush - 使用鼠标左键拖动网格，选择“Pick Radius”范围内的三角形。

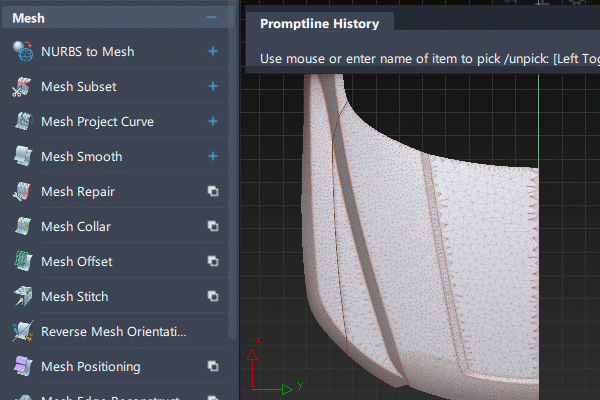

• Lasso - 单击网格上的点来定义选择区域，然后单击“Select”。选择“Visible Only”可仅选择正面三角形。否则，将选择正面三角形和背面三角形。



1. 拾取网格对象。

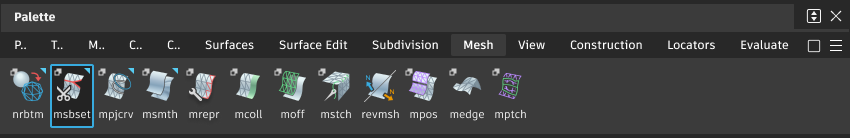

2. 按住 Shift 键并单击“Mesh Subset”工具图标 。

3. 选择要拆分的网格。

4. 使用在“Mesh Subset”控制窗口的“Selection”选项下设置的选择模式选择要拆分的三角形。

   所选三角形将以蓝色亮显。

5. 修改视图，将模型定位到更理想的位置，以便选择其他区域。

6. 重复步骤 4 创建其他区域。

7. 根据需要执行下列一个或多个操作：

   • 单击“Grow Once”按钮，以便在步骤 4 中定义的区域周围再选择一行三角形。

   • 单击“Grow All”按钮，以便选择步骤 4 中所定义区域覆盖的所有组件的所有三角形。

   • 单击“Invert”按钮取消选择拾取的三角形，然后选择网格的其余三角形。

   • 单击“Hide”按钮暂时隐藏所选区域。该按钮将重命名为“Unhide”，然后您可以通过单击该按钮来显示隐藏的所有区域。



8. 定义了所有所需区域之后，请执行以下操作之一：

   • 单击“Subset”按钮分割所有选定区域，并使其成为一个新的网格对象。
   • 单击“Delete”按钮分割所有选定区域并立即删除这些区域。

将网格拆分为逻辑曲面后，可以为每个部分指定各自的材质球和材料特性。

注意：一旦对网格进行了分割，就无法撤消该操作来熔合分割的三角形。之后可以合并逻辑曲面来创建一个曲面（使用 Mesh Merge 工具 ），但该曲面仍然有多个组件。
