Mesh Patch

Max edge length

指定任意三角形边的最大长度（采用当前的线性单位）。

Stitch tolerance

此公差用于确定应将哪些边界缝合在一起。如果两个边界在某些点的距离大于此值，则无法在该点将两个边界缝合在一起。

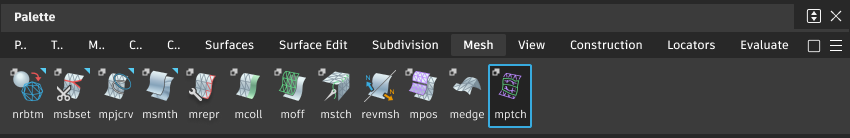

1. 选择“Mesh Patch”工具。

2. 选择一个网格。

3. 设置视图，以便清晰地看到孔的两边和任何通过该孔的轮廓。

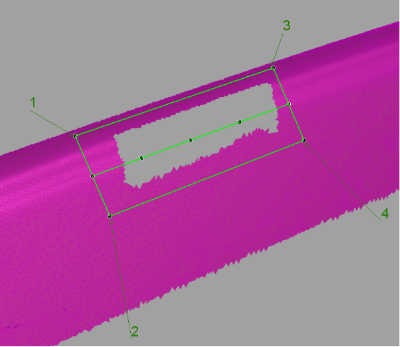

4. 在孔的两边分别定义两条作为轮廓的线（通过定位四个点）。

   此时将在两个轮廓之间创建流线。轮廓和流线均基于视图，因此如果更改了视图，它们也将消失。如果发生上述情况，您可以单击“Patch View”重置视图



5. 通过移动流线的控制点来修改该流线的形状，使其与任何通过孔的轮廓的形状相吻合。您还可以修改角点的位置。

6. 单击“Build”构建网格细分面片。

   网格细分面片在绿线之间构建。对网格进行着色显示将有助于评估结果。

7. 重复步骤 5 至步骤 6，直至达到您满意的结果。如果更改了视图，您可能需要点击“Patch View”。

8. 单击“Stitch”，以便使用细分面片替换其覆盖的网格区域并将它缝合到周围区域，从而形成单个网格。
