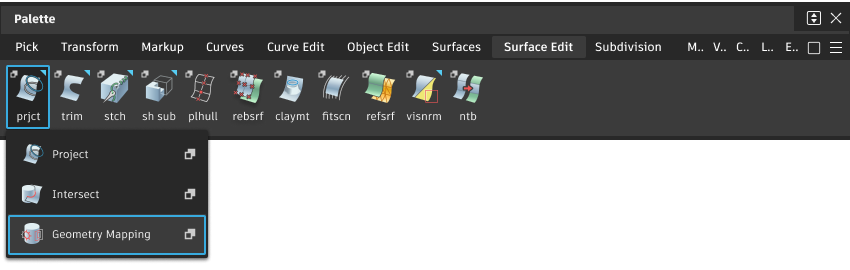

Geometry Mapping

Surface U/V

设置与曲面的 U 和 V 方向相对应的世界空间轴（X、Y 或 Z）。

映射类型

• Parameter Base - 将世界空间的已定义区域按等比映射到曲面的参数空间。如果曲面的编辑点放置不规则，如下例所示，则映射的几何体将发生变形。



• Arc Length Base - 将世界空间的已定义区域按等比映射为曲面的弧长。



Map Min/Max U/V Axis

这些值定义与曲面的 U 和 V 参数空间对应的世界空间区域。

例如：

• 您要映射 XY 平面中的曲线，并希望该曲线填充映射的曲面。
• 您要将世界 X 映射到曲面 U，并将世界 Y 映射到曲面 V。
• 曲线的边界盒为 (-4, -2) 到 (5, 3)。
• 输入 -4 和 5，作为 U 轴值的最小值和最大值。
• 输入 -2 和 3，作为 V 轴值的最小值和最大值。

Create History

保存投影历史，供以后进行编辑。如果启用了“Create History”，则可以修改用于创建投影曲线的曲线，此时投影曲线将会随之更新。
