Fit Scan

Projection Direction

• Z Axis、Y Axis 和 X Axis - 设置要将曲面拟合到扫描或多边形数据所沿的轴。

• Surface Normal - 沿曲面法线将曲面拟合到扫描数据或多边形数据。

• Window Normal - 沿当前窗口的法线将曲面拟合到扫描数据或多边形数据。

Proximity limit

指定“Fit Scan”命令所考虑扫描数据的接近度限制。如果将该值设置为 0，则“Fit Scan”工具将考虑扫描数据中的所有点。如果该值大于 0，则“Fit Scan”工具不考虑超出限制值的任何扫描数据。注意：仅 Autodesk Alias 2019.2 或更高版本提供“Proximity limit”选项。

Match Surface

根据输入曲面的阶数、跨距数和节点数创建输出曲面。注意：仅 Alias 2019.2 或更高版本提供“Match Surface”选项。

U Degree 和 V Degree

取消选中“Match Surface”时，指定新曲面在 U 和 V 方向的阶数。

U Spans 和 V Spans

取消选中“Match Surface”时，指定新曲面在 U 和 V 方向的跨距数。

Auto Update

调整“Fit Scan”设置时自动更新曲面。

Deviation Check

显示新曲面与原始断面/多边形数据之间的最大偏差。

Create metadata

指定“Fit Scan”工具是否创建历史元数据。注意：仅 Autodesk Alias 2019.2 或更高版本提供“Create Metadata”选项。

Show Original

创建新的拟合曲面后显示原始曲面。

通过选择扫描数据上的点使曲面拟合扫描数据

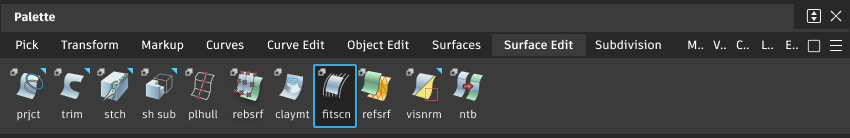

1. 按住 Shift 键并选择“Fit Scan”工具图标：。

2. 按住 Ctrl 键并单击扫描数据以定位要拟合的曲面的四个角，然后单击“Build”。



3. 要修改曲面，请在“Fit Scan”控制窗口中更改设置，然后单击“Update”。

使曲面与扫描数据拟合

自动重塑现有曲面以与断面或多边形扫描数据拟合。

1. 在扫描数据上创建一个曲面。

   例如，使用“Square”工具将曲面的角捕捉到扫描数据的角。通常您会希望将曲面限制在曲率变化很小的区域内。

2. 按住 Shift 键并选择“Fit Scan”工具图标：。

3. 选择要拟合的曲面，然后单击“Accept”。

4. 选择要参考的扫描数据，然后单击“Build”。

5. 要修改曲面，请在“Fit Scan”控制窗口中更改设置，然后单击“Update”。
