Rebuild Surface

Rebuild Type

• Rebuild - 在保持跨距的原始分布和参数化的同时，更改曲面的阶数（从 1 到 9）和跨距数（独立地沿着 U 或 V）。
• Non-rational - 将有理曲面重新构建为非有理曲面（所有 CV 具有相等的权重）。
• Reduce spans - 通过移除多余的编辑点简化曲面。
• Del multi-knots - 从曲面移除多余节点。
• Uniform rebuild - 将曲面转换为统一均分参数化曲面。
• Match knots - 转换曲面，使其匹配其他曲面的参数化和阶数。

Rebuild options

当“Rebuild Type”为“Rebuild”时将显示这些选项。

Rebuild Direction

• U and V - 在两个方向上重新构建曲面。
• V Only - 仅在 V 方向上重新构建曲面。（U 方向上的边不受影响）。
• U Only - 仅在 U 方向上重新构建曲面（V 方向上的边不受影响）。

Change Number of CVs

• On - 在重建的曲面中更改 CV 数，因此也将更改跨距数。会显示一个滑块或两个数字字段，允许您设置 U 和/或 V 方向上的跨距数。
• Off - 重建曲面中的 CV 数等于原始曲面中的 CV 数。

Change Surf.Degree

• On - 在重建曲面时更改曲面阶数。会显示一个滑块或两个数字字段，允许您设置 U 和/或 V 方向上重建曲面的阶数。
• Off - 不更改曲面阶数。

Non-rational options

当“Rebuild Type”为“Non-rational”时，将显示此设置。

Tolerance

在重建期间允许的相对于原始曲面的最大偏差量（当前线性单位）。

较小的值表示与原始曲面的匹配更精确，但是不会简化曲面。较大的值表示与原始曲线不匹配，但是可以更大程度地简化曲线。

Continuity Angle

原始曲面和重建曲面的法线之间所允许的最大角度。较小的值表示与原始曲面的匹配更精确，但通常需要使用工具向曲面添加更多跨距。

Reduce spans options

当“Rebuild Type”为“Reduce Spans”时，将显示这些设置。

Tolerance

在重建期间允许的相对于原始曲面的偏差量（当前线性单位）。

较小的值表示与原始曲面的匹配更精确，但是不会简化曲面。较大的值表示与原始曲线不匹配，但是可以更大程度地简化曲线。

Rebuild Direction

• U and V - 在两个方向上重新构建曲面。
• V Only - 仅在 V 方向上重新构建曲面。（U 方向上的边不受影响）。
• U Only - 仅在 U 方向上重新构建曲面（V 方向上的边不受影响）。

Del multi-knots options

当“Rebuild Type”为“Del multi-knots”时，将显示此设置。

Rebuild Direction

• U and V - 在两个方向上重新构建曲面。
• V Only - 仅在 V 方向上重新构建曲面。（U 方向上的边不受影响）。
• U Only - 仅在 U 方向上重新构建曲面（V 方向上的边不受影响）。

Uniform rebuild options

当“Rebuild Type”为“Uniform rebuild”时，将显示这些设置。

Rebuild Direction

• U and V - 在两个方向上重新构建曲面。
• V Only - 仅在 V 方向上重新构建曲面。（U 方向上的边不受影响）。
• U Only - 仅在 U 方向上重新构建曲面（V 方向上的边不受影响）。

Change Number of CVs

• On - 在重建的曲面中更改 CV 数，因此也将更改跨距数。会显示一个滑块或两个数字字段，允许您设置 U 和/或 V 方向上的跨距数。
• Off - 重建曲面中的 CV 数等于原始曲面中的 CV 数。

Change Surf.Degree

• On - 在重建曲面时更改曲面阶数。会显示一个滑块或两个数字字段，允许您设置 U 和/或 V 方向上重建曲面的阶数。
• Off - 不更改曲面阶数。

Control Options

Keep Originals

在创建重建曲线之后保留原始曲线。

Auto Update

当“Rebuild Curve”窗口中的值发生更改时，将自动更新新曲线。

MixMax Display

自动创建和显示原始曲面和重建曲面之间的最小标注、平均标注和最大标注。

Max Deviation

在提示行上显示原始曲面和重建曲面之间的最大偏差，并显示它所在的 (U,V) 位置。

Buttons

Update

“Auto Update”处于禁用状态时，使用该按钮可根据当前值更新重建的曲线。

Undo All

撤消所有由“Rebuild curve”工具进行的更改，并返回到原始曲线。

Next

完成当前曲线的重建，并提示要重建的新曲线。

使用此工具从曲线或曲面中移除多余节点，或重建曲线或曲面，使其具有相同形状但使用更少跨距/细分面片。

移除跨距

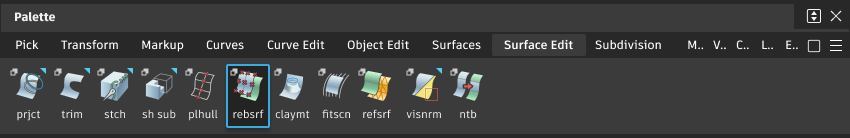

1. 按住 Shift 键并选择工具图标：。
2. 将“Rebuild Type”设置为“Reduce Spans”，并启用“Auto Update”。
3. 单击曲线或曲面。

4. 单击“Go”。

5. 使用“Tolerance”控件调整该工具简化曲线的程度。

   较小值将会创建更精确的副本，但对曲线的简化程度较低。较大值创建的副本精确性较低，但简化的程度较高。

   提示：如果在使用“Rebuild curve”工具时单击等参曲线或修剪边，会将其重建为面上线。只能将这些曲线重建为 1 阶或 3 阶曲线。

移除多余节点

1. 按住 Shift 键并选择工具图标：。
2. 在“Rebuild Type”弹出菜单中，选择“Del Multi-Knots”。
3. 单击曲线或曲面。
4. 单击“Go”。

将有理几何体转化为非有理几何体

1. 按住 Shift 键并选择工具图标：。

2. 单击有理曲面。

3. 单击“Go”。

4. 使用“Tolerance”和“Continuity Angle”控件，调整新曲面必须达到的与原始形状的接近程度。

   较小值将会创建更精确的副本，但创建的几何体比较复杂。较大值的精确度较低，但创建的几何体较简单。
