Rotational Scale

比例

旋转拉伸对象。

Number of Divisions

更改旋转断面（如车轮上的轮辐）的数量。

如果选中该选项，则该工具将提示您指定模型现有的细分数以及希望设置的细分数。

例如，对于具有八根轮辐的车轮，您可以键入值 8，然后将此值减少为 4。

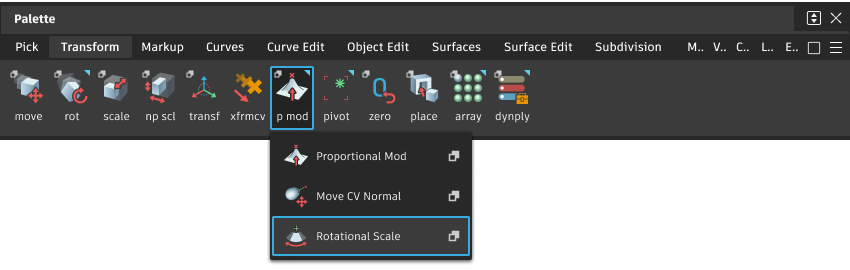

1. 选择“Rotational Scale”工具 。

   您可以通过单击 DAG 节点在“Object Lister”中拾取和取消拾取几何体。

2. 系统将提示您输入第一个轴心点。

   键入 X,Y,Z 位置或使用鼠标确定变形的轴心点。此时将显示一个十字准线（轴心点），用于标记旋转缩放的中心。

   注意：系统将根据您请求的变形值计算最适合模型的轴心点。为了达到最精确的拟合，请使用键盘输入值而不要使用鼠标。

3. 此时工具将提示您输入另一个轴心点。这两个轴心点用于定义变形轴。

   几何体将围绕轴心点朝向或远离第二个点进行变形。

   键入 X,Y,Z 位置或使用鼠标确定第二个点。此时将显示另一个十字准线。所选曲线和曲面将围绕此轴点进行旋转。

4. 如果未拾取任何对象，工具将提示您选择几何体。

   如果按住 Shift 键，可以选择多个对象。在执行操作期间，您可以继续选择和取消选择几何体。

5. 工具将告知您当前的缩放比例，并提示您调整缩放系数。

   按住 Shift 并使用 单击来选择更多对象。

6. 键入新的缩放值，或使用 移动对象，从而调整缩放。

   此新值可以是新的缩放比例，也可以是新的细分数，具体取决于您在“Rotate Options”窗口中选择的“Type of input”模式。

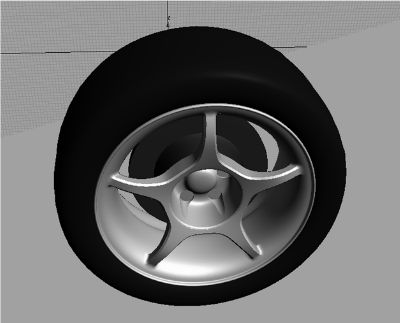

通过旋转缩放五轮辐车轮的其中一根轮辐创建八轮辐车轮：

1. 选择其中一根轮辐作为几何体，将模型的其余部分设置为不可见或将其模板化，或者将其删除。（您可以使用相交平面“切”出车轮断面。）

2. 按住 Shift 键并选择“Rotational Scale”工具 图标。

3. 在选项框中，将输入模式设置为“Number of divisions”。

4. 将轴心点放置在车轮的中心位置，将第二个点沿轮辐放置，以设置旋转坐标轴。

5. 现在输入原始模型中的细分数。（在本示例中，请键入 5。）

6. 输入新的细分数。（在本示例中，请键入 8。） 这些元素将各自调整到新角度。

7. 现在，您便完成了对模型的变形。要完成新车轮，请通过将此轮辐依次旋转适当的角度创建其七个副本。

   要创建这些副本，请使用“Edit”>“Duplicate”>“Object”。在本示例中，车轮位于 X－Z 平面上，因此它应围绕 Y 轴旋转。在“Duplicate Object Options”窗口中设置下列选项：

   • Rotation - Y 45
   • Number of duplicates - 7
   • Geometry type - 对象副本

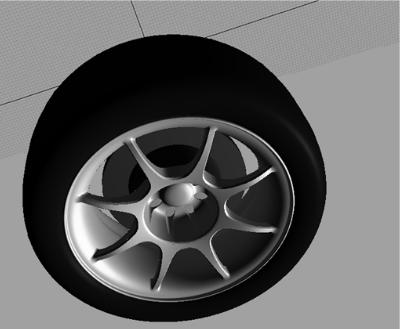

   这样，就创建了一个具有八根轮辐的车轮：
