Path Array

指定

从下拉菜单中选择“Spacing”或“Number”。

此选项还会以切换标签形式显示在模型上。

Spacing/Number

取决于“Specify”选项的值。

• Spacing - 副本之间的距离（以当前单位表示）。

• Number - 副本的数量。

也可以使用模型上的相应操纵器来设定这些值。

Start/End

指定副本在曲线上的起始点和结束点。“Start”和“End”值分别为 0.0 和 1.0，定义了原始范围。

也可以使用路径曲线上的范围操纵器来设置这些值。

Scale

这是一个相对缩放系数，可应用于第一个副本来生成最后一个副本。系统将线性插补中间副本的尺寸。

Position

沿副本局部坐标轴 X、Y 和 Z 方向偏移（以当前单位表示）。

Rotation X/Y/Z

围绕副本的局部 X、Y 和 Z 坐标轴旋转（以当前单位表示）。

Incremental Rotation X/Y/Z

与前一个副本成一定角度围绕副本的局部 X、Y 和 Z 坐标轴旋转。例如，如果 X 值为 10.0（度），则每个副本绕 X 坐标轴旋转的度数比上一个副本多十度。这会产生沿路径的扭曲效果。

Control Options

Auto update

选中该选项后，如果更改“Control”窗口中的值则重复项自动更新。

Chain Select

选中此选项后，选择曲线还将选择与其切线连续的所有其他曲线。

Create History

选中此选项后，副本将具有构建历史。修改缝合对象或目标曲线将使副本进行相应的更新。

Range Fit

选中此框可确保副本适合由“Start”和“End”位置所指定的整个曲线长度。此操作有时会导致“Spacing”发生变化（不会反映在选项窗口中）。

方向

• None - 不改变方向。

• Tangent - 对象的第一个副本使用原始方向，随后的所有副本以对象所在处的输入曲线的切线为基础旋转。这能让对象沿着输入曲线流排列。

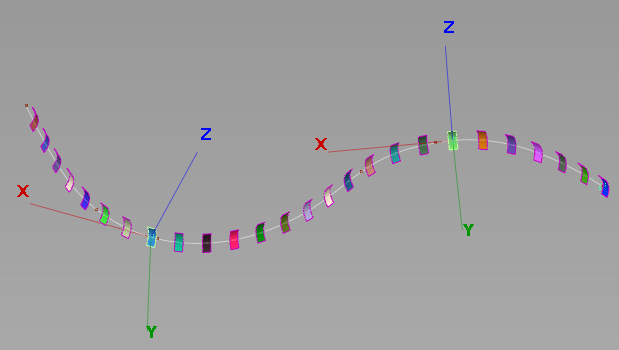

• Normal - 可使每个副本的局部 X 坐标轴与目标曲线在此副本位置处的切线对齐。如果目标曲线是面上线，则调整每个副本的方向，将使其局部 Z 坐标轴与面上线所在曲面的法线方向一致。如果目标曲线是自由曲线，则将沿着曲线的曲率向量的方向调整每个副本的 Z 坐标轴方向（如同绘制梳子）。



  注意：如果曲线的曲率改变方向，副本方向不会在反曲率点处翻转。

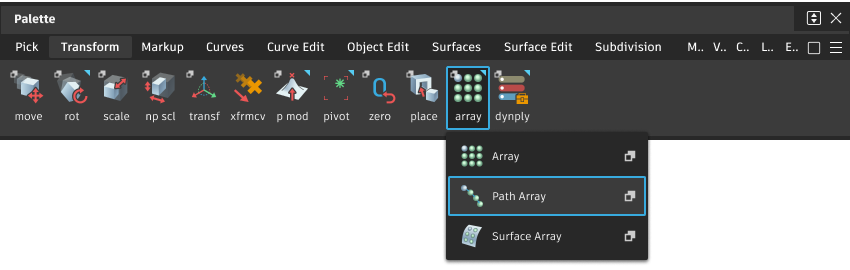

1. 按住 Shift 键并选择“Path Array”工具 图标。

2. 选择要复制的对象。它们可以是任何类型的几何体，包括曲线、曲面和网格，也可以是构建对象，例如点、平面和向量。

3. 单击视图窗口右下角的“Build”按钮。

4. 选择目标曲线。这些曲线可以是自由曲线、面上线、曲面边、修剪边或等参线（包括细分线）。

   • 对象的副本沿曲线的长度显示。副本的轴心点沿曲线放置，并可用于计算间距。
   • 范围箭头操纵器会出现在最后一条目标曲线的起点和终点处。
   • 还会显示“Spacing/Number”操纵器，带有一个“Specify”标签，单击此标签可在“Spacing”和“Number”调整之间进行切换。单击标签下面的数字值可输入一个准确值。

5. 通过控制选项修改副本的间距、范围和方向。还可以使用操纵器直接在模型上修改间距和范围。

   重复对象会产生历史，并随选项的修改而更新。

   注意：只有沿最后一条选定目标曲线放置的副本会受影响。

6. 选择其他目标曲线（如果需要）。

7. 要使用操纵器设置范围、间距或重复项的数目，控制窗口中的某些选项在模型上有相应的操纵器。

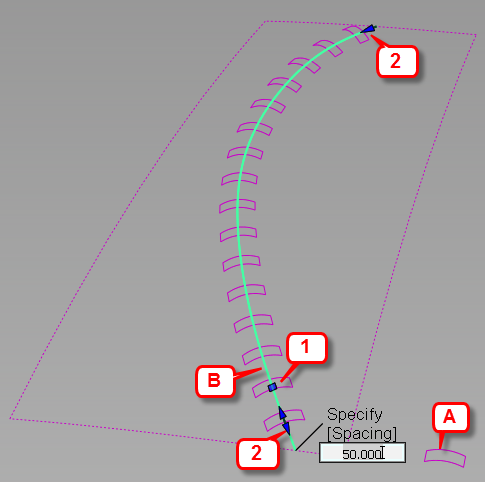

A：要复制的对象。B：目标曲线。1：间距操纵器。2.范围（开始/结束）操纵器。
