标记柱网轴线的步骤

可以对 X 方向与 Y 方向上的现有柱网轴线进行编号。

1. 选择要标记的柱网轴线。
2. 依次单击“柱网轴线”选项卡 “标记”面板 “标记”.
3. 指定编号的格线位置：

   如果希望...	则…
   将标签添加到格线的 X 轴	单击“X - 添加标签”选项卡。
   将标签添加到格线的 Y 轴	单击“Y - 添加标签”选项卡。

4. 在表格中的“编号”下，输入编号的起始编号或起始字母。

   X 方向与 Y 方向中的每一条格线都会列在该表格内。如果“自动计算标签值”处于选中状态，则会按照您指定的顺序（升序或降序）为其余格线指定数字或字母。

   注： 若要重新为格线编号，请在第一个位置输入新的值。如果“自动计算标签值”处于选中状态，则其余的值将会更新。
5. 如果不希望在序列中使用某些字符，请选择“不使用字符”，然后输入那些字符，并以逗号分隔。
6. 若要修改编号符号，请单击“编号”。
7. 从“MvBlockDef 选择”对话框选择新的标签符号，然后单击“确定”。

   可以使用图形中当前定义的任何多重视口图块。

8. 单击“退出时生成新编号”以更新编号。
9. 指定编号的位置：

   如果希望...	则…
   将编号放在格线的 X 方向	选择“顶部”和/或“底部”。
   将编号放在格线的 Y 方向	选择“左”和/或“右”。

10. 输入“延伸”的值。

    “延伸”是从格线到编号的编号线长度。

11. 单击“确定”。

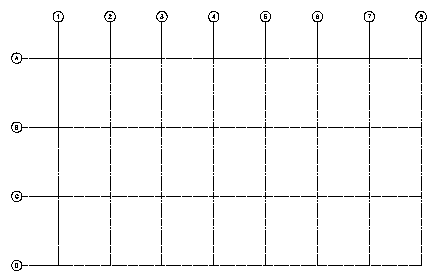

对柱网轴线进行编号
