创建结构杆件干涉条件的步骤

使用以下步骤可以创建结构杆件干涉条件。通常，在创建结构杆件的干涉条件后，您会冻结干涉对象所在的图层。如果移动或编辑这些对象，结构杆件将进行相应更新。

注： 对于 LIST 命令或明细表查询结果中的区域，不会包括用作干涉条件的对象。

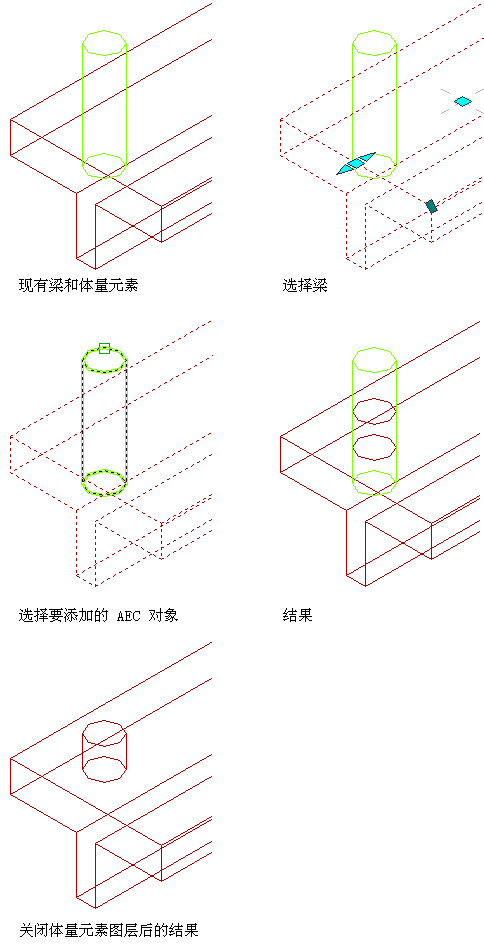

1. 在干涉条件相对于结构杆件的实际放置位置，创建一个或多个对象。
2. 选择结构杆件。
3. 依次单击“结构杆件”选项卡 “修改”面板 “干涉条件”下拉菜单 “添加”.
4. 选择要用作干涉条件的对象，然后按 Enter 键。


   注： 可将来自外部参照 (xref) 文件的 AEC 对象作为干涉条件添加到结构杆件，只要满足下列条件即可：

   • 对象是三维 (3D) 主体
   • 找到了外部参照
   • 外部参照可读/写
   • 外部参照未由其他用户锁定或打开
   • 加载了外部参照
