将修剪平面添加到结构杆件中的步骤

可以将任意多个修剪平面添加到结构杆件中。在将修剪平面添加到一个或多个结构杆件中时，需要定义修剪平面与被修剪结构杆件的相对位置。

在定义修剪平面时，可以执行下列操作：

• 相对于杆件拉伸轴的起点或终点定义修剪平面的位置。
• 在 X 方向上偏移修剪平面，以沿着杆件的拉伸轴移动修剪平面的原点。

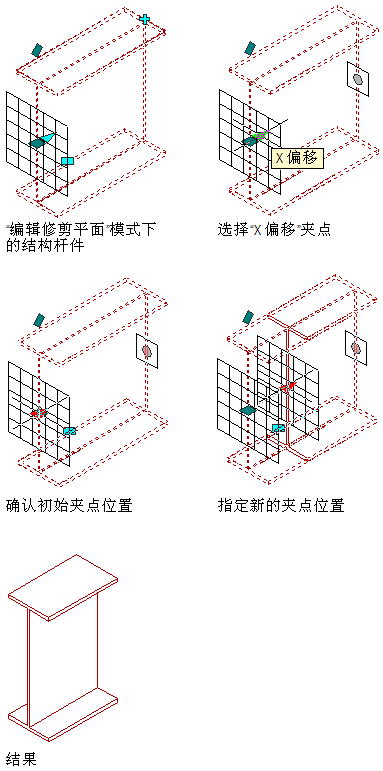

沿 X 方向偏移修剪平面

• 在 Y 和 Z 方向上偏移修剪平面，以在 Y 和（或）Z 方向上垂直于杆件的拉伸轴来移动修剪平面的原点。
• 绕修剪平面的 Y 轴旋转修剪平面，以指定剖切面角度。


  绕修剪平面 Y 轴旋转修剪平面

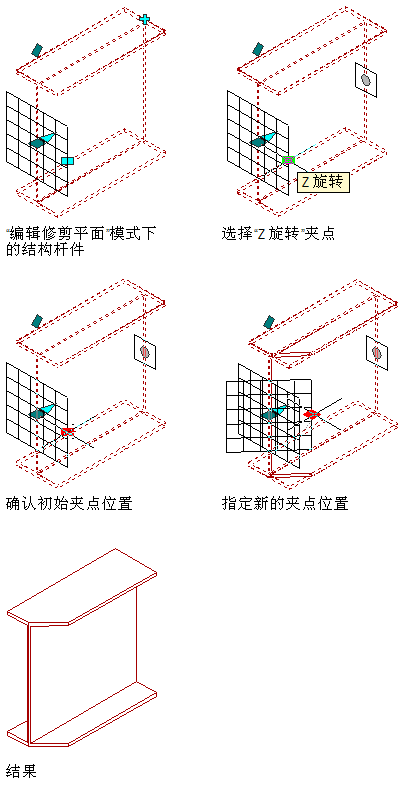

• 绕修剪平面的 Z 轴旋转修剪平面，以指定剖切面角度。


  绕修剪平面 Z 轴旋转修剪平面

1. 选择要修改的结构杆件。
2. 依次单击“结构杆件”选项卡 “修改”面板 “修剪平面”.
3. 单击“添加”。
4. 指定定位修剪平面的设置：

   如果希望...	则...
   从杆件起点或终点偏移修剪平面	在“偏移”下选择“起点”或“终点”。
   沿杆件的拉伸轴在 X 方向上偏移修剪平面	在“偏移”中输入 X 值。
   在 Y 和 Z 方向上偏移修剪平面，以垂直于杆件拉伸轴的方向定位修剪平面	在“偏移”中输入 Y 和 Z 值。
   绕修剪平面的 Y 或 Z 轴旋转修剪平面	在“旋转”中输入 Y 和 Z 值

5. 若要复制某个修剪平面，请选择该修剪平面，然后单击“复制”。
6. 继续添加修剪平面，然后单击“确定”。
