编辑结构杆件干涉条件的步骤

可使用夹点、“结构杆件”选项卡上的工具、关联菜单选项或“特性”选项板，像编辑任何其他对象一样，编辑用作结构杆件中干涉条件的对象。如果移动或编辑这些对象，结构杆件将进行相应更新。通过以下步骤，您还可以修改相应设置来决定是将干涉条件添加到平面图中结构杆件的包络处理轮廓还是从该轮廓减去。

1. 选择结构杆件。
2. 依次单击“结构杆件”选项卡 “修改”面板 “干涉条件”下拉菜单 “干涉条件”.

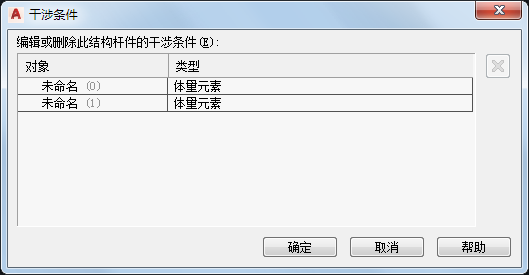

3. 在“干涉条件”工作表上，单击您要修改的“包络处理效果”值，然后从下拉菜单中选择其他值。
4. 单击“确定”。
   注： 您还可以使用该工作表删除干涉条件，方法是在其“对象”或“类型”值上单击鼠标右键，然后单击“删除”。或者，可以使用结构杆件的关联菜单来删除干涉条件。删除干涉条件时，会删除结构杆件之间的关联以及用于创建干涉条件的对象。对象本身不会从图形中删除。
