使用“徒手勾绘”可以基于图形中的对象创建徒手勾绘几何图形。您可以创建徒手勾绘以反映设计过程中的模糊性，或展现更具艺术表现力的图形。也可以为图形的某一部分生成徒手勾绘，并将其指定为仍处于设计阶段。
可以基于整个图形或部分图形创建徒手勾绘。您可以选择在徒手勾绘中既包含 AutoCAD
对象也包含 AEC 对象。
徒手勾绘中对象的显示方式
在生成徒手勾绘时，系统会沿着要包含在勾绘图中的对象创建不光滑的随机线段。这些不光滑线条是模仿传统草图中手写笔划的短线段。线段彼此相交处的线条在徒手勾绘中将被延伸。
生成徒手勾绘
徒手勾绘的线格式

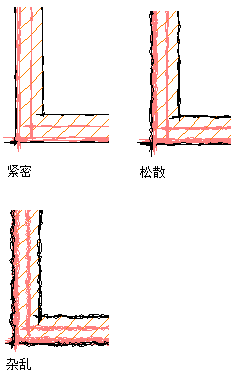

生成徒手勾绘时，可以选择控制勾绘图外观的三种线格式之一：
- 紧密线格式：跟踪选定几何图形一次，可创建较精确勾绘效果。
- 松散线格式：跟踪选定几何图形两次。（这是默认设置。）
- 杂乱线格式：跟踪选定几何图形三次。
线格式选项
每跟踪几何图形一次，都会为勾绘图增加一些艺术效果。
管理徒手勾绘
在创建徒手勾绘时，几何图形将会封装在一个命名图块中，并放置在模型空间中原始对象的上方。这意味着，您可以分别移动原始图形与草图图形。也可以按照编辑其他参照图块的方法来编辑徒手勾绘。每个勾绘线段都保留生成该线段所依据的几何图形的图层和颜色。
根据为徒手勾绘所选的线格式，对于图形中各个选定对象最多可生成三种复杂多段线，这样会大大增加图形大小。为了使图形尽可能小，可以剪切徒手勾绘并将其粘贴到新图形。
在使用三维 (3D) 图形或复杂模型时，请首先创建隐藏线投影、二维 (2D) 剖面或二维立面对象。除非图形非常简单，否则基于这些二维对象生成徒手勾绘可以节省线条和时间。
在使用外部参照时，请双击徒手勾绘，然后按照与任何其它图块相同的编辑方法对其进行编辑。
徒手勾绘和预期打印比例
可以指定预期打印比例来控制勾绘线段和延伸的大小。选择较大比例可增加最终勾绘图中勾绘线段和延伸的大小。
指定打印比例
