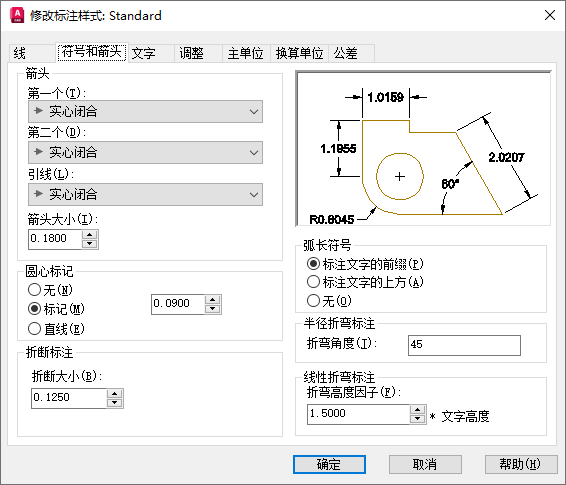

“符号和箭头”选项卡（标注样式管理器）

DIMSTYLE（命令） 查找：修改

控制标注箭头的外观。

选项列表

将显示以下选项。

箭头

第一个

设定第一条尺寸线的箭头。当改变第一个箭头的类型时，第二个箭头将自动改变以同第一个箭头相匹配。（DIMBLK1 系统变量）

要指定用户定义的箭头块，请选择“用户箭头”。显示“选择自定义箭头块”对话框。选择用户定义的箭头块的名称。（该块必须在图形中。）

第二个

设定第二条尺寸线的箭头。（DIMBLK2 系统变量）

要指定用户定义的箭头块，请选择“用户箭头”。显示“选择自定义箭头块”对话框。选择用户定义的箭头块的名称。（该块必须在图形中。）

引线

设定引线箭头。（DIMLDRBLK 系统变量）

要指定用户定义的箭头块，请选择“用户箭头”。显示“选择自定义箭头块”对话框。选择用户定义的箭头块的名称。（该块必须在图形中。）

箭头大小

显示和设定箭头的大小。（DIMASZ 系统变量）

注： 注释性块不能用作标注或引线的自定义箭头。

圆心标记

控制直径标注和半径标注的圆心标记和中心线的外观。

DIMCENTER、DIMDIAMETER 和 DIMRADIUS 命令使用圆心标记和中心线。对于 DIMDIAMETER 和 DIMRADIUS，仅当将尺寸线放置到圆或圆弧外部时，才绘制圆心标记。

类型

设置要使用的圆心标记或直线的类型。

无

不创建圆心标记或中心线。该值在 DIMCEN 系统变量中存储为 0（零）。

标记

创建圆心标记。在 DIMCEN 系统变量中，圆心标记的大小存储为正值。

直线

创建中心线。中心线的大小在 DIMCEN 系统变量中存储为负值。

大小

显示和设定圆心标记或中心线的大小。（DIMCEN 系统变量）

折断标注

控制折断标注的间隙宽度。

折断大小

显示和设定用于折断标注的间隙大小。

弧长符号

控制弧长标注中圆弧符号的显示。（DIMARCSYM 系统变量）

标注文字的前缀

将弧长符号放置在标注文字之前。（DIMARCSYM 系统变量）

标注文字的上方

将弧长符号放置在标注文字的上方。（DIMARCSYM 系统变量）

无

不显示弧长符号。（DIMARCSYM 系统变量）

半径折弯标注

控制折弯（Z 字型）半径标注的显示。

折弯半径标注通常在圆或圆弧的圆心位于页面外部时创建。

折弯角度

确定折弯半径标注中，尺寸线的横向线段的角度。（DIMJOGANG 系统变量）

线性折弯标注

控制线性标注折弯的显示。

当标注不能精确表示实际尺寸时，通常将折弯线添加到线性标注中。通常，实际尺寸比所需值小。

折弯高度因子

通过形成折弯的角度的两个顶点之间的距离确定折弯高度。

预览

显示样例标注图像，它可显示对标注样式设置所做更改的效果。
