通过沿三个主轴对齐，从特定的视点模拟三维对象。
通过沿三个主轴对齐，等轴测图形从特定的视点模拟三维对象。
通过设定“等轴测捕捉/栅格”，可以很容易地沿三个等轴测平面之一对齐对象。尽管等轴测图形看似三维图形，但它实际上是二维表示。因此不能期望提取三维距离和面积、从不同视点显示对象或自动消除隐藏线。

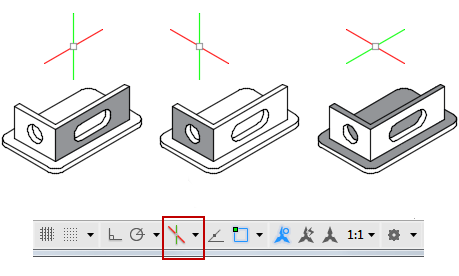

如果捕捉角度是 0，那么等轴测平面的轴是 30 度、90 度和 150 度。将捕捉样式设定为“等轴测”后，可以在三个平面中的任一个平面上工作，每个平面都有一对关联轴：
- 顶部 捕捉和栅格沿 30 和 150 度轴对齐。
- 右侧 捕捉和栅格沿 30 和 90 度轴对齐。
- 左侧 捕捉和栅格沿 90 和 150 度轴对齐。
选择三个等轴测平面之一将导致“正交”和十字光标沿相应的等轴测轴对齐。例如，打开“正交”时，指定点将沿正在上面绘图的模拟平面对齐。因此，可以先绘制上平面，然后切换到左平面绘制另一侧，接着再切换到右平面完成图形。
在等轴测平面上绘图时，使用椭圆表示从某一倾斜角度查看的圆。要绘制形状正确的椭圆，最简单的方法是使用 ElLLIPSE 命令的“等轴测圆”选项。仅当“捕捉”模式的“样式”选项设定为“等轴测”时，“等轴测圆”选项才可用。请参见 DSETTINGS。
注： 要表示同心圆，请绘制一个中心相同的椭圆，而不是偏移原来的椭圆。偏移可以产生椭圆形的样条曲线，但不能表示所期望的缩放距离。
