SURFBLEND（命令）

在两个现有曲面之间创建连续的过渡曲面。

访问方法

工具集：“建模”选项 > “曲面”面板 > “曲面创建”下拉列表 > “曲面过渡”。

菜单：“绘制” > “三维建模” > “曲面” > “过渡”。

概要

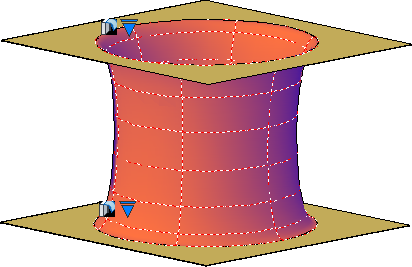

将两个曲面融合在一起时，需要指定曲面连续性和凸度幅值。

将 SURFACEASSOCIATIVITY 设置为 1，可在过渡曲面和原始曲线之间创建关系。

提示列表

将显示以下提示：

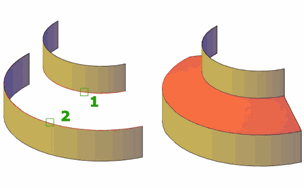

选择曲面边

选择边子对象或者曲面或面域（而不是曲面本身）作为第一条边和第二条边。

链

选择连续的连接边。

连续性

测量曲面彼此融合的平滑程度。默认值为 G0。选择一个值或使用夹点来更改连续性。

凸度幅值

设定过渡曲面边与其原始曲面相交处该过渡曲面边的圆度。默认值为 0.5。有效值介于 0 和 1 之间。
